Equipamento da inspeção da garrafa de Ebi da gota de olho todo o inspetor de garrafa vazio de superfície

Devido à atualização e ao desenvolvimento contínuos de produtos eletrônicos modernos, fez com que a grande pressão nos olhos humanos, tais como a miopia, a fadiga visual, a inflamação do olho, etc. a fim proteger os olhos, há as gotas de olho correspondentes que podem ser tratadas e aliviado. As garrafas de gota do olho têm um determinado grau de particularidade. Ao mesmo tempo, devido às características da gota de olho próprias da capacidade (para assegurar propriedades medicinais eficazes, a garrafa de gota do olho não é geralmente demasiado grande), isto conduz a um corpo pequeno da garrafa. No processo de produção em massa, a detecção manual de fadiga visual conduzirá à baixa eficiência da detecção, e porque é um produto usado no olho, deve ser produzida do acordo restrito com os padrões de produção da administração da droga do estado, assim que a detecção da aparência da garrafa de gota do olho é igualmente particularmente importante.

Detectando produtos

1. As gotas de olho que empacotam a garrafa com cor translúcida, consideram a amostra real para detalhes.

2. A compatibilidade dos seguintes produtos com especificações e tamanhos diferentes é descrita como segue:

1. 15ml, 10ml, produtos 8ml três pode realizar a aplicação compatível da detecção, precisa de fazer o ajuste do interruptor do mecanismo correspondente
2. Devido ao ambiente operacional do mecanismo de aperto, se (3ml-1) os produtos 5ml e 3ml são compatíveis com os três produtos acima, pode causar problemas no estado de aperto (polarização) do produto, que não é conducente à realização da função de detecção, assim que de nossa empresa que se recomenda que os produtos de 5ml e de 3ml (3ml-1) não são compatíveis.

3. Etapas do ajuste para a detecção da compatibilidade de produtos aplicáveis:

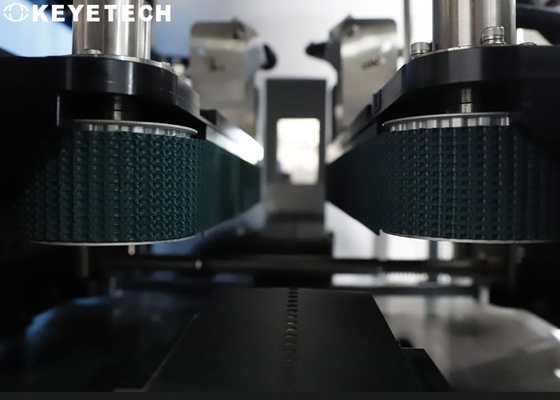

1. Ajuste a posição da correia transportadora apertada pelo detector
2. Ajuste parcial do foco da câmera
3. (Para o ajuste da maquinaria e do hardware acima, nossa empresa guiará e treinará os usuários para se operar proficienta durante o serviço pós-venda no local)
4. Operação e aplicação de detectar o software

Princípio da detecção

O produto é estavelmente e ordenança transferida a uma estação específica através do dispositivo de transferência, e a imagem da amostra do alto-pixel tomada pela câmera industrial é transferida então ao software do processamento de imagens, e a amostra padrão é comparada e analisada para determinar o bom produto e o produto defeituoso, e controla a correspondência pneumática para remover os produtos defeituosos e para recolher finalmente os produtos qualificados.

O software abrirá o padrão da comparação da amostra, e os pessoais da produção no local de cliente podem controlar a precisão da comparação e escolher o padrão da precisão o mais apropriado para suas próprias condições da produção, desse modo controlando a taxa do defeito de produto.

Detectando detalhes

Nosso plano de desenvolvimento adota 8 grupos de câmeras industriais do alto-pixel e de fontes luminosas stroboscopic de capacidade elevada para realizar uma série completa da detecção visual para os defeitos da aparência do corpo da garrafa. A velocidade da detecção é 100 partes pelo minuto. O equipamento pode realizar as horas 7*24 de operação, e os produtos incompetentes podem automaticamente ser rejeitados em linha.

O conjunto completo de detectar o equipamento inclui as peças mecânicas, hardware eletrônico visual e software básico da detecção. A entrada e a saída do detector podem ser integradas com a linha no local do transporte do cliente, e podem ser conectadas ao equipamento de produção ascendente e a jusante (tal como detectores de escape, detectores de escape, empacotador e o outro equipamento).

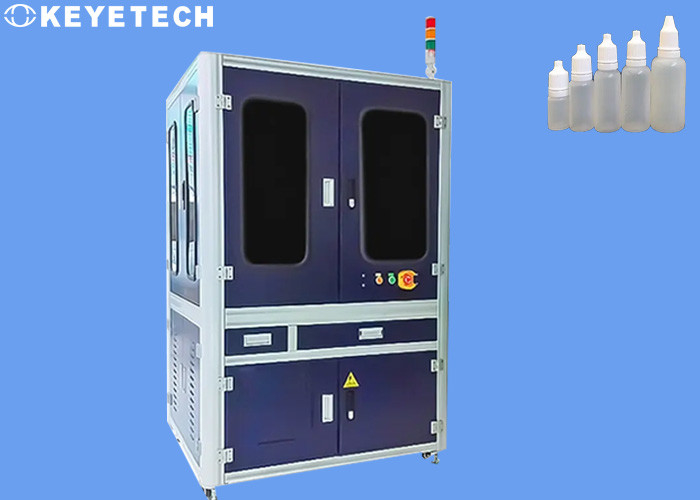

O equipamento de detecção é mostrado na figura abaixo (para a referência somente):

1. Detectando padrões

2. Instruções para o uso da câmera:

Detecção da parte inferior exterior da garrafa. A perspectiva da parte inferior da garrafa é aberta através do mecanismo de aperto e de transtorte, e 1 grupo de câmeras industriais é instalado abaixo para usar-se com a fonte luminosa visual para recolher a imagem da parte inferior da garrafa para processar.

A detecção da parte inferior interna da garrafa, adiciona 1 grupo de câmeras industriais acima da boca da garrafa, e usa-o com uma fonte luminosa visual para recolher a imagem inferior da garrafa para processar.

A detecção do plano da boca da garrafa, adiciona 1 grupo de câmeras industriais acima da boca da garrafa, e usa a fonte luminosa visual para recolher a imagem plana da boca da garrafa para processar.

A detecção da parede interna da boca da garrafa, 1 grupo de câmeras industriais é instalada acima da boca da garrafa, com o uso da fonte luminosa visual, a imagem da parede interna da boca da garrafa é recolhida processando.

Detecção de fora do corpo da garrafa. 4 grupos de câmeras industriais são instalados em torno do corpo da garrafa para formar uma detecção toroidal de 360 graus, que seja usada conjuntamente com a fonte luminosa visual, e a imagem lateral é recolhida e processada pelo sistema.

o equipamento da detecção 3.The precisa de ser mantido regularmente e limpado durante o uso (tal como a limpeza da correia transportadora, a limpeza da câmera, etc.), e a função de contagem pode ser realizada depois que o produto acabado é detectado.

4. Imagens recolhidas pela máquina real:
