PS Material Sistema de Inspeção Visual Detecção de Defeitos Máquina de Classificação de Garrafas

Detalhes do produto:

Lugar de origem:	China
Marca:	KEYE
Certificação:	NO
Número do modelo:	KVIS-B

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 GRUPO
Preço:	negotiable
Detalhes da embalagem:	madeira Fumigação-livre
Tempo de entrega:	4 a 6 semanas
Termos de pagamento:	L/C, T/T
Habilidade da fonte:	1 ajustado por 4 semanas

Contato

Descrição de produto detalhada

Inspection types:	PET/PS Bottles	Function:	Bottle Inspection
ODM/OEM:	Disponível	Advantages:	Easy to operate
Show room:	None	Structure:	Stable
Current:	5.0kw-6.0kw	Voltage:	220V 20A
MOQ:	1 set	Loading port:	Shanghai
Destacar:	sistema de inspeção da garrafa 100ml , Sistema de inspeção da garrafa do picosegundo , inspeção da garrafa de 100ml Heuft

Princípio de detecção
O produto é ordenado de forma estável para uma estação específica através do dispositivo de transferência e, em seguida, a amostra de imagem de alto pixel tirada pela câmara industrial é transferida para o software de processamento de imagem,e a amostra-padrão é comparada e analisada para determinar o produto bom e o produto defeituoso, e controlar o pneumático correspondente para remover os produtos defeituosos e finalmente recolher os produtos qualificados.
O software abrirá o padrão de comparação de amostras,e o pessoal de produção no local do cliente pode controlar a precisão da comparação e escolher o padrão de precisão mais adequado para as suas próprias condições de produção, controlando assim a taxa de defeitos do produto.

DetecçãoDetalhes
Our design plan adopts 11 sets of high-pixel industrial cameras and high-performance stroboscopic light sources to carry out a full range of visual detection for the appearance defects of the bottle bodyA velocidade de detecção é de 120 peças por minuto. O equipamento pode realizar 7*24 horas de operação, e os produtos não qualificados podem ser automaticamente rejeitados online.

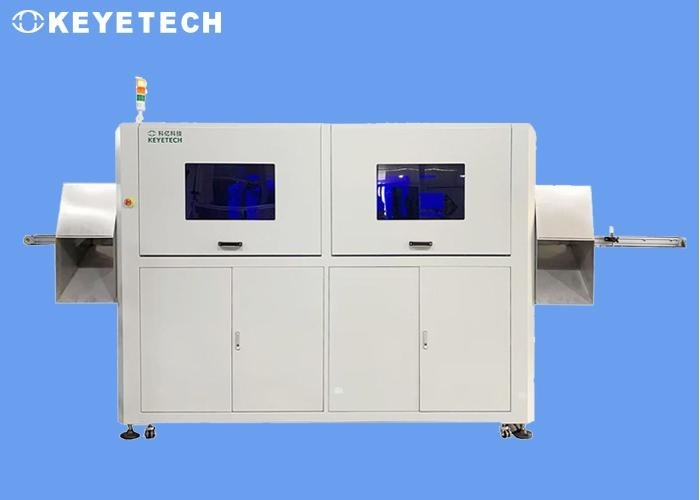

Todo o conjunto de equipamentos de detecção inclui partes mecânicas, hardware eletrónico visual e software de sistema de detecção.A entrada e saída da máquina de detecção podem ser integradas na linha transportadora no local (ver os desenhos de projeto para mais detalhes), e podem ser ligados aos equipamentos de produção a montante e a jusante, de acordo com as necessidades de produção específicas do cliente.

Parâmetros de funcionamento do sistema
Dimensões	Ver os desenhos de desenho Para mais detalhes	Potência e frequência	220V 20A 50HZ
Potência total	5.0~6.0 kw	Pressão do ar	0.5~0.8MPa Purificador e sem óleo
Temperatura de funcionamento	-20°C ~ 60°C	Umidade de trabalho	Humidade relativa inferior a 50%

Procedimento de inspecção
PS Material Sistema de Inspeção Visual Detecção de Defeitos Máquina de Classificação de Garrafas 0

Padrão de detecção

Modelo	Número da câmara	Faixa de detecção	Conteúdo e precisão da detecção	Precisão de detecção	Velocidade

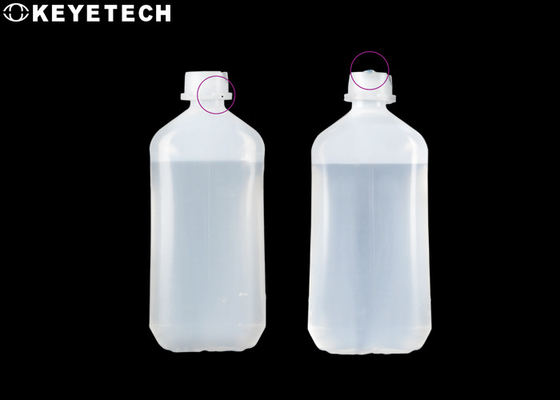

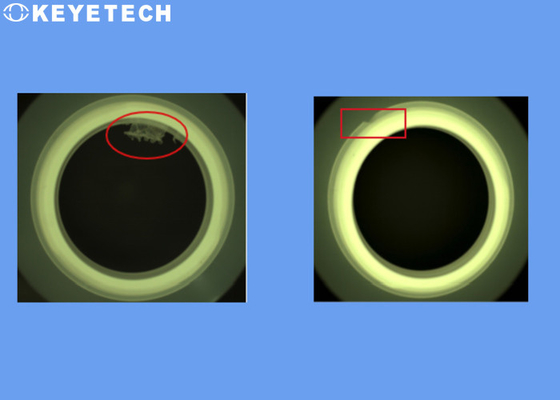

KVIS-SC11	1 conjunto	Boca de garrafa	Manchas pretas, manchas (de cores diferentes) ¥0,2 mm	99%	120 peças/min
	1 conjunto	Boca de garrafa	Falta de material na boca do copo, sobreposição de 0,5 mm	99%
	1 conjunto	Parte inferior externa do frasco	Manchas pretas, manchas (de cores diferentes) ¥0,2 mm	99%
	1 conjunto	Parte inferior externa do frasco	Furo de penetração (sem adesão no furo) ∼0,5 mm	99%
	1 conjunto	Parte inferior interna do frasco	Manchas pretas, manchas (de cores diferentes) ¥0,2 mm	99%
			Obviamente espessura desigual (A diferença no valor de cinza da diferença de cor local é maior que 40 ou mais)	99%
			Deslocamento do ponto de injecção ± 0,5 mm	99%
			Bottle interior acúmulo de material no fundo de 0,5 mm	99%
	Fonte luminosa de 4 pontos de regulação	Parte externa da boca da garrafa	Boca de garrafa irregular Profundidade ¥0,5 mm, comprimento ¥1,0 mm	99%
			A boca da garrafa e o anel de elevação estão esmagados Profundidade: 0,5 mm, comprimento: 1,0 mm	99%
			Dimple de anel de elevação, falta de material Profundidade: 0,5 mm, comprimento: 1,0 mm	99%
			Fossas na parede interna da boca da garrafa Profundidade: 0,5 mm, comprimento: 1,0 mm	99%
	4 conjuntos Cavidade integral + fonte de luz pontual	Parte externa da garrafa	Manchas pretas, manchas (de cores diferentes) ¥0,2 mm	99%
	4 conjuntos Cavidade integral + fonte de luz pontual	Parte externa da garrafa	Obviamente espessura desigual (incluindo sobre o material na linha de separação) (A diferença no valor de cinza da diferença de cor local é maior que 40 ou mais)	99%

Composição do sistema

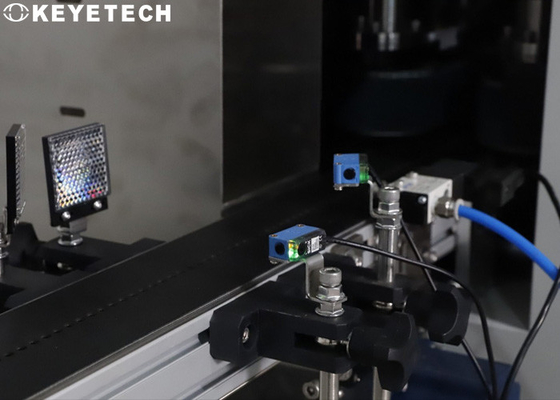

(1) Parte mecânica:A parte mecânica é o componente central do sistema, que contém todos os dispositivos de transmissão e hardware eletrónico (câmaras industriais, fonte luminosa, computador industrial,tela sensível ao toque, caixa elétrica, etc.).
A correia transportadora adota uma correia de adsorção a vácuo para adsorver e fixar a amostra na superfície da correia sem deslizar, de modo que a imagem possa ser tirada com precisão.
(2) Parte de hardware:A parte de hardware inclui câmara, lente, fonte de luz, válvula de ar de alta velocidade, computador, ecrã táctil e outros equipamentos elétricos.

Processo de usinagem

PS Material Sistema de Inspeção Visual Detecção de Defeitos Máquina de Classificação de Garrafas 1
