Máquina de empacotamento automática do equipamento da inspeção do ODM para a etiqueta da garrafa do gel do chuveiro

Padrões da inspeção:

A função de contagem pode ser executada após ter detectado o produto acabado, e a precisão de contagem é 100%.

O equipamento da detecção exige a limpeza da manutenção regular (limpeza da câmera, etc.) durante o uso, o equipamento próprio não produz fontes de contaminação secundária (tais como restos, a espuma fina, etc.).

Princípio da inspeção

O gel do chuveiro é um produto indispensável dia a dia de s nos povos '. Muitos fabricantes do tipo têm exigências muito restritas no empacotamento do gel do chuveiro ao fazer produtos do gel do chuveiro. Porque o empacotamento representa não somente a imagem de um tipo, mas igualmente a experiência intuitiva dos consumidores em contato com o produto. Para produtos já empacotados, se há uns defeitos tais como pontos pretos, impurezas, deformações no corpo da garrafa e a periferia da boca da garrafa, e se a etiqueta do corpo da garrafa tem erros de marcação, afetará toda a confiança dos consumidores no tipo.

Igualmente afetará diretamente a parceria entre o tipo e o fabricante. Para isto, o fabricante deve encontrar um método de detecção apropriado e fazer uma detecção detalhada de todos os produtos antes de sair da fábrica. Ao mesmo tempo, porque a velocidade manual da detecção da qualidade é lenta e a velocidade da expedição do produto da fábrica é relativamente rápida, muitas empresas precisam urgentemente o equipamento que pode rapidamente e exatamente detectar, de detectar, a contagem, secundário-pacote, e embalam os produtos que foram produzidos, e os produtos qualificados são eliminados. Keye Tech tem muitos anos de experiência do mercado, e já está detectando exemplos de garrafas do gel do chuveiro do agregado familiar.

Vista geral do sistema de detecção

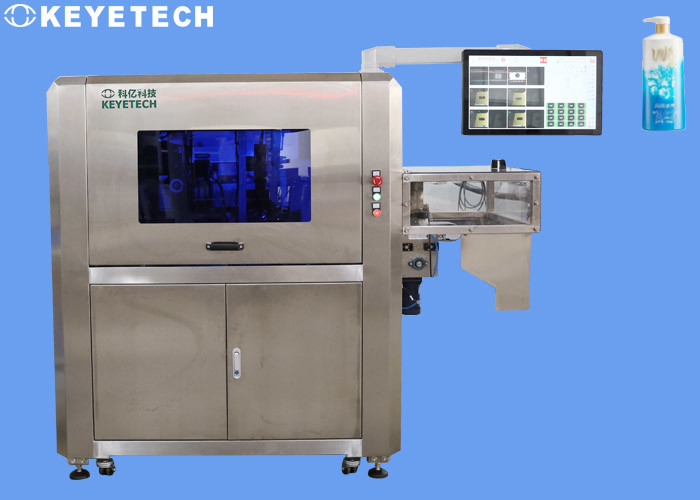

O equipamento inteiro integra o mecanismo mecânico, o software ótico visual do hardware e de sistema de detecção, rejeção do produto defeituoso e dispositivo da contagem, e a velocidade normal da detecção é 100-120 partes/mínimos. A parte dianteira da máquina da detecção é descarregada manualmente (a garrafa correspondente decifra o equipamento é opcional), o equipamento pode realizar as horas 7*24 de operação, que melhora extremamente a eficiência da produção.

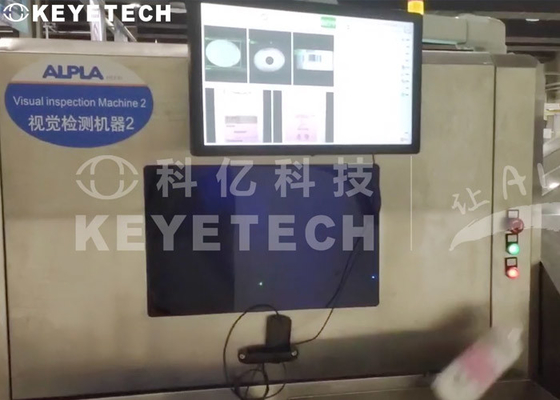

O equipamento da detecção da garrafa, com 6 grupos de câmeras industriais de alta resolução, para detectar detalhadamente defeitos na superfície impressa da garrafa, a boca e o ombro da garrafa. Depois que o sistema recolhe a imagem da amostra, o software do processamento de imagens está usado para comparar e analisar a amostra estandardizada para determinar o bom produto, os produtos defeituosos serão rejeitados automaticamente em linha, e a função de contagem pode ser realizada depois que o produto acabado está detectado, e a taxa de precisão de contagem é 100%. O software abrirá o padrão da comparação da amostra, e os pessoais da produção no local de cliente podem controlar a precisão da comparação e escolher o padrão da precisão o mais apropriado para suas próprias condições da produção, desse modo controlando a taxa do defeito.

Exemplos de funções de detecção e de testes padrões da detecção

1. Diagrama esquemático da estação de câmera

2. Funções de sistema de detecção

- Abra e feche a função de detecção do sistema

- Ajuste de parâmetros e de precisão de índice da detecção.

- Amostra e armazenamento do molde, economias da informação da detecção da amostra e aviso.

- Função da calibração da imagem da câmera

- O sistema indica a informação da produção do tempo real (taxa da qualificação, produção total, velocidade, etc.), a informação histórica da produção que consultam, a exportação e funções de salvaguarda.

- Gestão da permissão baseada na conta do início de uma sessão (tal como usuários gerais da operação desabilite permissões do ajuste do parâmetro)

- Operação e ajuste da parte mecânica do sistema

(Como aberto o dispositivo de transmissão, o ajuste do tempo do sopro da válvula de ar, e o ajuste do sinal de alarme)

Composição do sistema

(1) parte mecânica:

A peça da transmissão é o componente do núcleo do sistema, que leva todos os dispositivos de transmissão e hardware eletrônico (câmeras industriais, fontes luminosas, computadores industriais, telas tácteis, caixas elétricas, etc.). A correia transportadora adota uma correia da adsorção do vácuo para fixar e fixar a amostra na superfície da correia sem deslizar, de modo que a imagem possa exatamente ser tomada.

(2) peça do hardware:

A peça do hardware inclui câmeras, as fontes do lente, as luminosas, válvulas de ar de alta velocidade, computadores, telas tácteis e outros dispositivos elétricos.
