Sistema de inspeção baseado visão de empacotamento do equipamento HMI da inspeção da garrafa do tambor

Padrões da inspeção

Detectando produtos

O condimento que empacota as garrafas, material do HDPE, com uma estrutura do punho, o corpo da garrafa tem uma etiqueta único-tomada partido ao detectar, vê a amostra real para detalhes.

Princípio da detecção

Estavelmente e transferência do assistente hospitalar os produtos do tambor e da garrafa a uma estação específica de acordo com uma orientação fixa (tal como a área da estrutura do punho para a frente), e então transmite a imagem capturada da amostra ao software do processamento de imagens através da câmera industrial do alto-pixel, compara-a com a amostra estandardizada e distingue-ao produto defeituoso e o bom produto, e controla-aos componentes pneumáticos correspondentes para rejeitar produtos defeituosos e para recolher finalmente produtos qualificados.

O software ajusta o padrão da comparação para as amostras, os operadores podem controlar a precisão da comparação e escolher o padrão da precisão que se sere melhor, controlando desse modo a taxa do defeito.

Detalhes da detecção

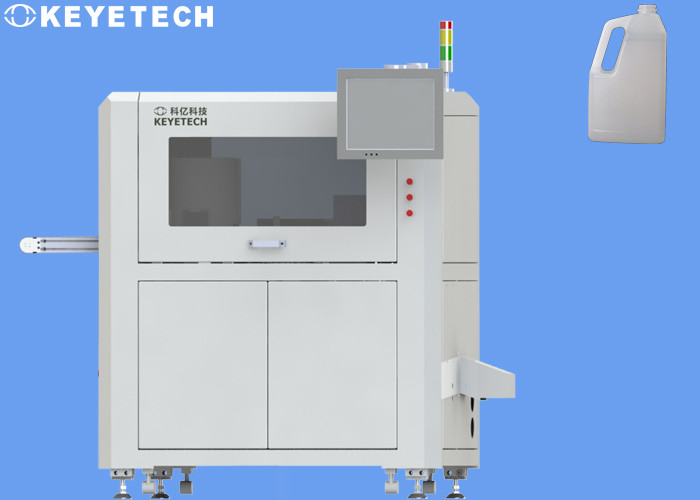

Nosso plano de desenvolvimento usa 14 grupos de câmeras industriais do alto-pixel e de fontes luminosas stroboscopic de capacidade elevada, e conduz uma detecção detalhada da boca da garrafa, a parte inferior da garrafa e os defeitos do corpo da garrafa do produto. O grupo inteiro de equipamento da detecção inclui as peças mecânicas, o hardware eletrônico visual e os sistemas de detecção. O software, a entrada e a saída do detector podem ser integrados com a linha do transporte. A velocidade da detecção é 3600 partes pela hora. O equipamento pode realizar as horas 7*24 de operação, e os produtos incompetentes podem automaticamente ser rejeitados em linha.

Instruções para o uso da câmera:

A detecção plana da boca da garrafa, adiciona 1 grupo de câmeras industriais acima do corpo da garrafa para usar-se com fonte luminosa visual para recolher a imagem da área da boca da garrafa para processar.

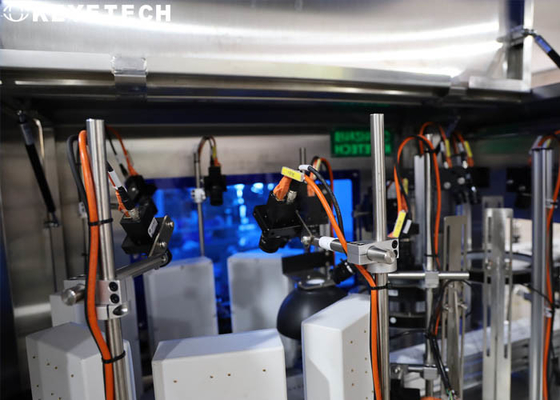

- Detecção da superfície lateral do corpo da garrafa. Considerando a estrutura especial do corpo da garrafa e a altura do corpo da garrafa além da escala do ângulo de visão da único-câmera, o plano é projetado instalar câmeras nas partes superiores e mais inferiores, e cada parte usa 6 grupos de câmeras para formar uma detecção toroidal, um total de 12 grupos de câmeras industriais, com o uso de fontes luminosas visuais, a imagem latente não interfere um com o otro, e o sistema é realizado após a aquisição da imagem.

Detecte a superfície inferior exterior da garrafa. A parte inferior do corpo da garrafa é suspendida através de um mecanismo de aperto, e 1 grupo de câmeras industriais é instalado abaixo, que é usado conjuntamente com uma fonte luminosa visual para recolher imagens da parte inferior exterior para processar.

O equipamento da detecção precisa de ser mantido regularmente e limpado durante o uso (tal como a limpeza da correia transportadora, a limpeza da câmera, etc.), e a função de contagem pode ser realizada depois que o produto acabado é testado.

Composição do sistema

Este plano é explicado dos seguintes aspectos: parte mecânica, peça do hardware, e divisória do software. As instruções específicas são como segue:

(1) parte mecânica:

A peça mecânica da transmissão é o componente do núcleo do sistema, que leva todos os dispositivos de transmissão e hardware eletrônico (câmeras industriais, fontes luminosas, computadores industriais, telas tácteis, caixas elétricas, etc.). A correia transportadora adota a tecnologia da adsorção da pressão negativa para assegurar-se de que o sistema eletrônico tome imagens rapidamente e exatamente.

(2) peça do hardware:

A peça do hardware inclui câmeras, as fontes do lente, as luminosas, dispositivos pneumáticos, computadores, telas tácteis e outros dispositivos elétricos.
