Nome: | Máquina do sistema de inspeção da garrafa para garrafas da bebida | Circunstância: | Novo |
---|---|---|---|
Material: | SS 304 | Tipos da inspeção: | Garrafas vazias |
Aplicações industriais: | Inspeção da qualidade | Sala da mostra: | Não |
Pós-venda: | Serviço remoto | Relatório de teste: | forneceu |
Oem: | Sim | Embalagem: | Pacote de madeira |
Realçar: | Sistema de inspeção da garrafa de EPI,sistema de inspeção da garrafa 220pcs/min,Máquina do ebi das garrafas |
No processo de mudança do PET de material para garrafa, há um processo muito crítico, o sopro da garrafa.A máquina sopradora de garrafas transforma cada pré-forma em vários formatos de garrafas de embalagem.A máquina sopradora de garrafas aciona a pré-forma da garrafa por rotação de alta velocidade para obter a moldagem.Durante o processo de moldagem, a qualidade da boca da garrafa é particularmente crítica.Se houver defeitos como danos, cortes ou mesmo deformações, o enchimento e a tampagem subsequentes levarão a uma má vedação da garrafa, o que não só causa muito desperdício, mas também faz com que o líquido interno se deteriore, por isso é particularmente importante para detectar os defeitos da boca da garrafa.

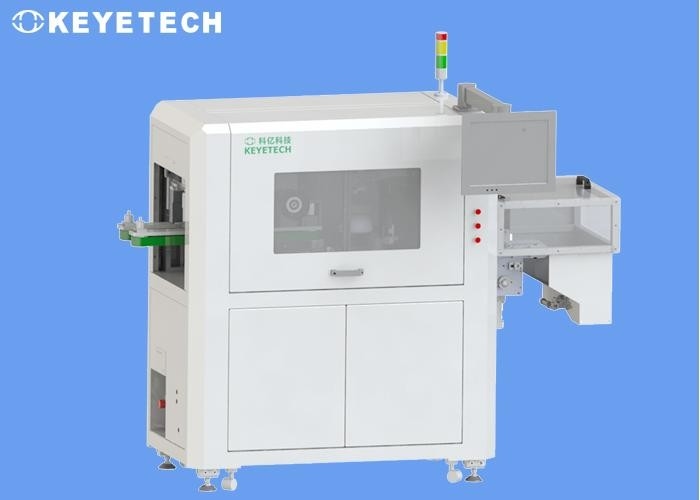

Visão geral do sistema
O sistema transporta as amostras da garrafa de embalagem de chá gelado para a estação predeterminada de maneira estável e ordenada e, em seguida, transmite a imagem da amostra capturada para o software de processamento de imagem através da câmera industrial de alto pixel, compara com a amostra padronizada e distingue o produto defeituoso e o produto bom, e remover os produtos defeituosos através de ar comprimido.A taxa de detecção falsa é de 0,03.
O software define o padrão de comparação para as amostras, os operadores podem controlar a precisão da comparação e escolher o padrão de precisão que melhor se adapta a eles, controlando assim a taxa de defeitos.
O desempenho de detecção é o seguinte:
-Detecção do fundo da parte externa da garrafa (1 conjunto de câmera): detectar se há furos, manchas pretas, manchas, falta de etiqueta de marca e outros defeitos.
-Detecção do fundo do interior da garrafa (1 conjunto de câmera): detectar se há manchas pretas, manchas, objetos estranhos e outros defeitos.
-Detecção de boca de garrafa (1 conjunto de câmera): detecte se há deformação, falta de material, sobreposição, rebarbas, manchas pretas, manchas e outros defeitos, para garantir que a boca da garrafa esteja intacta.
-Detecção do corpo da garrafa (8 conjuntos de câmeras): inspecione todas as aparências quanto a defeitos, como manchas pretas, manchas, impurezas e danos, furos e espessuras irregulares graves.Incluindo se a embalagem da garrafa está intacta, rótulos ausentes, rótulos ausentes, ondulação, manchas.
-Velocidade de detecção: 200-220pcs/min
-Precisão de detecção: 0,2 mm
-Precisão: 99%
-Faixa de detecção: A garrafa inteira, incluindo os fundos interno e externo, e a boca da garrafa.
Composição do sistema
1. Parte mecânica
O cliente deve informar previamente a altura e o tamanho do equipamento no local para facilitar o encaixe da entrada e saída da esteira do equipamento com a linha de transporte do cliente no local.A parte de transmissão é o componente central do sistema, que transporta todos os dispositivos de transmissão e hardware eletrônico (câmeras industriais, fontes de luz, computadores industriais, telas sensíveis ao toque, gabinete elétrico, etc.).A parte de transmissão adota tecnologia de separação avançada e tecnologia de adsorção a vácuo para garantir que o sistema eletrônico capture imagens com rapidez e precisão.Após o término da detecção, o equipamento adiciona a função de contagem dos produtos de detecção.A precisão da contagem é de 100%.
2. Parte de software
O software é a plataforma geral de controle do equipamento, e as funções específicas são as seguintes:
-Abra e feche a função de detecção do sistema
-Ajuste de parâmetros de índice de detecção e precisão.
-Modelo de amostragem e armazenamento, salvar e recuperar informações de detecção de amostra.
-Função de calibração de imagem da câmera
-O sistema exibe informações de produção em tempo real (taxa de qualificação, produção total, velocidade, etc.), navegação de informações históricas de produção, funções de exportação e salvamento.
-Gerenciamento de permissões com base na conta de login (como usuários de operação geral desabilitam permissões de ajuste de parâmetro)
-Operação e ajuste da parte mecânica do sistema
(Como abrir o dispositivo de transmissão, o ajuste do tempo de sopro da válvula de ar e o ajuste do sinal de alarme)
-Funções adicionais que a Parte A precisa adicionar

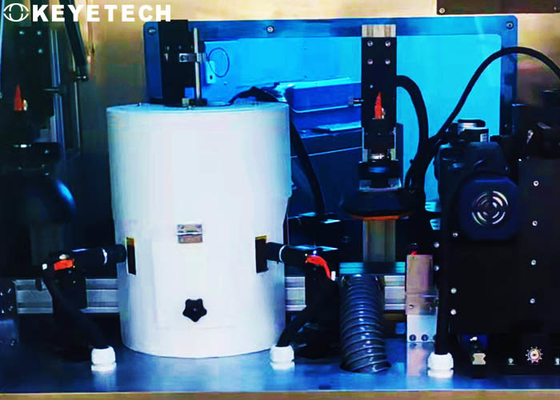

3. Parte de hardware
Este sistema de detecção usa 11 câmeras industriais de alto pixel e lentes industriais de suporte, com 3 conjuntos de fontes de luz estroboscópica de alto brilho, que podem realmente alcançar a detecção de 360 graus do corpo da garrafa.
O controle lógico geral do sistema é realizado por um microcomputador de chip único e as funções específicas incluem:
-Acione a câmera para tirar fotos
-Acionar estroboscópio de fonte de luz
-Gate o sopro do ejetor do solenóide para eliminar o desperdício
-Controle a velocidade da correia
-Manuseio de emergência em caso de atolamentos de material no sistema
-Acionar o sinal de luz de aviso
Parâmetros operacionais do sistema | |||
Dimensões | 2,4 × 1,0 × 1,8 (m) | Potência e frequência | 220V 20A 50Hz |
Poder total | 3,5kw | Pressão do ar | 0,5~0,8MPa Purificar e sem óleo |
Temperatura de trabalho | -20℃ ~ 60℃ | Umidade de trabalho | Abaixo de 50% de umidade relativa |
Diâmetro da amostra | 10mm-120mm | Altura da amostra | 20mm-200mm |
Processo de usinagem
