Lugar de origem: | China |
Marca: | KEYE |
Certificação: | NO |
Número do modelo: | KVIS-B |
Quantidade de ordem mínima: | 1 GRUPO |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | madeira Fumigação-livre |
Tempo de entrega: | 4 a 6 semanas |
Termos de pagamento: | L/C, T/T |
Habilidade da fonte: | 1 ajustado por 4 semanas |
Lugar de origem: | NC | Model.No: | KVIS-B |
---|---|---|---|
PESO: | 500kg | Aplicável: | Máquina de AOI Glass Bottle Inspection Systems |
Após o serviço de venda: | Serviço em linha | Sala da mostra: | Não |
Relatório de teste: | Forneça | Tensão: | Adapte aos padrões nacionais |
OEM: | Sim | moq: | 1 grupo |
Realçar: | Sistemas de inspeção da garrafa de vidro do vinagre,Sistemas de inspeção da garrafa de vidro da cidra,máquina da inspeção da garrafa do oem |
O vinagre de sidra de maçã é uma bebida diária regular em famílias contemporâneas, e seu gosto original e refrescando é amado pelo público. Há muitos tipos que competem agora neste mercado, assim que se você quer aproveitar a oportunidade neste mercado, empacotar é a primeira etapa para o público. Em relação ao empacotamento, a detecção de empacotamento é igualmente extremamente importante. Os defeitos pequenos podem afetar o produto e faltar consumidores no mercado. Keye Tech tem a tecnologia avançada na indústria de empacotamento da detecção, que pode detectar pontos pretos, manchas, bolhas, diferenças da cor, impurezas e outros defeitos no corpo da garrafa. O equipamento pode igualmente detectar a cola preencheu garrafas, tais como etiquetas, números de grupo da produção, data de produção, etc. As exigências específicas da detecção podem ser ajustadas de acordo com as necessidades específicas da empresa.
Princípio da detecção

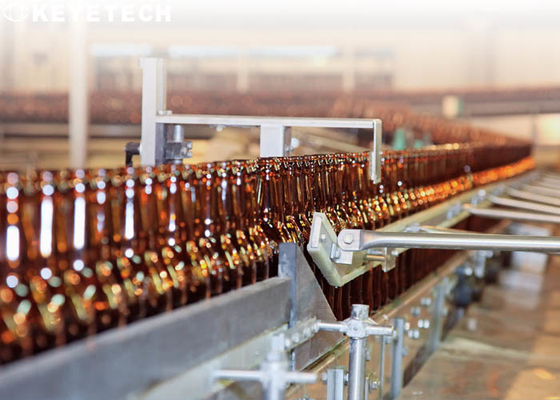

O sistema transporta as garrafas à estação predeterminada em uma maneira estável e em ordem, e então transmite a imagem capturada da amostra ao software do processamento de imagens através da câmera industrial do alto-pixel, compara-a com a amostra estandardizada e distingue-ao produto defeituoso e o bom produto, e controla-aos componentes pneumáticos correspondentes para rejeitar produtos defeituosos e para recolher produtos qualificados.
O software ajusta o padrão da comparação para as amostras, os operadores podem controlar a precisão da comparação e escolher o padrão da precisão que se sere melhor, controlando desse modo a taxa do defeito.

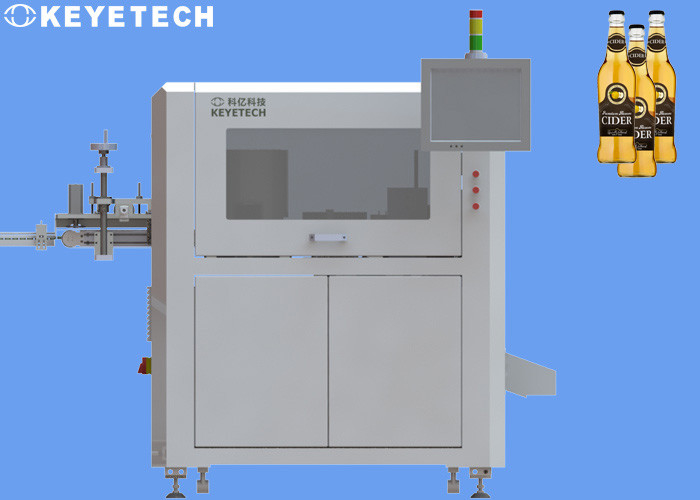

Nosso plano de desenvolvimento usa 11 grupos de câmeras industriais do alto-pixel e de fontes luminosas stroboscopic de capacidade elevada para realizar a detecção detalhada para a boca da garrafa, a parte inferior da garrafa e os defeitos do corpo da garrafa. O grupo inteiro de equipamento da detecção inclui as peças mecânicas, o hardware eletrônico visual e os sistemas de detecção. O software, a entrada e a saída da máquina da detecção podem ser integrados com a linha do transporte, a velocidade da detecção são 9600 partes/hora, o equipamento pode realizar as horas 7*24 de operação, e os produtos incompetentes podem automaticamente ser rejeitados.
Os padrões da detecção são como segue:
Modelo | Número da câmera | Escala da detecção | Índice da detecção | Precisão da detecção | Precisão da detecção | Velocidade da detecção |
KVIS-C - SC11 | 1set | Boca da garrafa | Pontos pretos, manchas, sobreposição, rebarbas, falta do material, etc. | ≥0.5mm | Produto qualificado 99,5% | 160 PCes/minuto |
A detecção falsa é menos de 0,5% | ||||||
1set | Parte inferior da garrafa | Pontos pretos, manchas, material estrangeiro, etc. | ≥0.5mm | Produto qualificado 99,5% | ||
A detecção falsa é menos de 0,5% | ||||||
grupo 4 | Área superior da garrafa | Pontos pretos, manchas, desaparecidos, etc. | ≥0.5mm | Produto qualificado 99,5% | ||
A detecção falsa é menos de 0,5% | ||||||
4set | Mais baixa área da garrafa | Pontos pretos, manchas, etc. | ≥0.5mm | Produto qualificado 99,5% | ||
A detecção falsa é menos de 0,5% | ||||||
1set | Parte inferior exterior da garrafa | Pontos pretos, manchas | ≥0.5mm | Produto qualificado 99,5% | ||
Furo | ≥1mm | Produto qualificado 99,5% |
A função de contagem pode ser executada após ter detectado o produto acabado, e a precisão de contagem é 100%.
O equipamento da detecção exige a limpeza da manutenção regular (limpeza da câmera, etc.) durante o uso, o equipamento próprio não produz fontes de contaminação secundária (tais como restos, a espuma fina, etc.).
Exemplos de testes padrões da detecção da amostra
Os testes padrões mostrados abaixo são todos os tiros do tempo real no sistema de detecção existente de Keye. Os detalhes são como segue:
Entalhes ou deformado nos dentes do parafuso da boca da garrafa
Função do software da detecção:
- Abra e feche a função de detecção do sistema
- Ajuste de parâmetros e de precisão de índice da detecção.
- Amostra e armazenamento do molde, economias da informação da detecção da amostra e aviso.
- Função da calibração da imagem da câmera
- O sistema indica a informação da produção do tempo real (taxa da qualificação, produção total, velocidade, etc.), a informação histórica da produção que consultam, a exportação e funções de salvaguarda.
- Gestão da permissão baseada na conta do início de uma sessão (tal como usuários gerais da operação desabilite permissões do ajuste do parâmetro)
- Operação e ajuste da parte mecânica do sistema
(Como aberto o dispositivo de transmissão, o ajuste do tempo do sopro da válvula de ar, e o ajuste do sinal de alarme)
Parâmetros de funcionamento do sistema | |||
Dimensões | 2.3×0.85×1.8 (m) | Poder e frequência | 220V 20A 50HZ |
Poder total | 3.5kw | Pressão de ar | 0.5~0.8MPa refinam e livre de óleo |
Temperatura de trabalho | -20℃ ~ 60℃ | Umidade de trabalho | Abaixo da humidade relativa de 50% |
Detalhes da configuração de produto
1. parte mecânica
Nome | Quantidade | Unidade |
Engrenagem | Diversos | PCes |
Rolamento | Diversos | PCes |
Motor | 4 | PCes |
Correia | 4 | PCes |
Peças da transmissão | 1 | ajuste |
Peças de chapa metálica | 1 | ajuste |
Balancim | 1 | ajuste |
Plexiglás | 1 | ajuste |
2. elemento eletrônico:
Nome | Quantidade | Unidade |
1,3 milhão câmeras do pixel | 11 | PCes |
objetiva | 11 | PCes |
Fonte instantânea Stroboscopic | 3 | PCes |
Beamer do laser | 2 | pares |
Ejetor de alta velocidade do solenoide | 2 | PCes |
Poder industrial | 3 | PCes |
Placa do disparador do circuito | 1 | PCes |
Conversor de frequência | 5 | PCes |
Computador industrial | 1 | PCes |
Tela táctil de HD | 1 | PCes |
Componentes pneumáticos | 1 | ajuste |
Luz de aviso | 1 | PCes |
Terminal/relé | 1 | ajuste |
Fios fortes e fracos | Diversos | PCes |
