Anhui Keye Information & tecnologia Co., Ltd.

|
| Lugar de origem: | China |
| Marca: | KEYE |
| Certificação: | NO |
| Número do modelo: | KVIS-B |
| Quantidade de ordem mínima: | 1 GRUPO |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | madeira Fumigação-livre |
| Tempo de entrega: | 4 a 6 semanas |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 1 ajustado por 4 semanas |

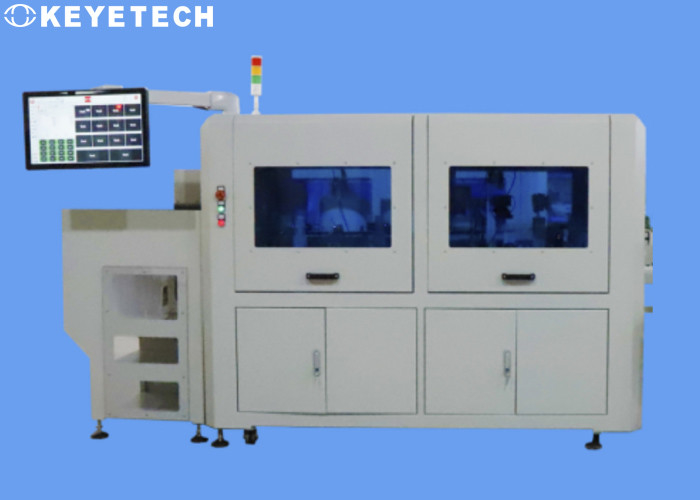

| Nome: | sistema de inspeção da garrafa do ision para o pacote dos licores | PESO: | 500kg |
|---|---|---|---|
| Lugar de origem: | China | Garantia: | 1 ano |
| Tela táctil: | Tela táctil industrial de HD | Características: | fácil opere |
| Função: | Inspeção da qualidade | aplique: | Garrafa de vidro/recipientes |
| Pressão de ar: | 0.5~0.8MPA | Pagamento: | T/T, L/C, cartão de Paypal, de crédito, etc. |
| Realçar: | sistema de inspeção da garrafa 220V,Sistema de inspeção 160pcs/min da garrafa,Sistemas de empacotamento da visão da aguardente |
||
Princípio de detecção
O sistema transporta as garrafas para a estação pré-determinada de forma estável e ordenada, e então transmite a imagem da amostra capturada para o software de processamento de imagem através da câmera industrial de alto pixel, compara com a amostra padronizada e distingue o produto defeituoso e o produto bom , e controla os componentes pneumáticos correspondentes para rejeitar produtos defeituosos e coletar produtos qualificados.
O software define o padrão de comparação para as amostras, os operadores podem controlar a precisão da comparação e escolher o padrão de precisão que melhor se adapta a eles, controlando assim a taxa de defeitos e reduzindo muito os custos.
Detecçãodetalhes
Nosso plano de design usa 11 conjuntos de câmeras industriais de alto pixel e fontes de luz estroboscópica de alto desempenho para realizar uma detecção abrangente de defeitos na boca da garrafa, fundo da garrafa e corpo da garrafa.Todo o conjunto de equipamentos de detecção inclui peças mecânicas, hardware eletrônico visual e sistemas de detecção.O software, a entrada e saída da máquina de detecção podem ser integrados com a linha transportadora,adetecçãoa velocidade é de 9600 peças/hora, o equipamento pode realizar 7*24 horas de operação, e os produtos não qualificados podem ser rejeitados automaticamente.
| Parâmetros operacionais do sistema | |||
| Dimensões | 2,3 × 0,85 × 1,8 (m) | Potência e frequência | 220V 20A 50Hz |
| Poder total | 3,5kw | Pressão do ar | 0,5~0,8MPa Purificar e sem óleo |
| Temperatura de trabalho | -20℃ ~ 60℃ | Umidade de trabalho | Abaixo de 50% de umidade relativa |
O diagrama de distribuição da estrutura da câmera é o seguinte:
Observação:
-O lado externo da detecção do corpo da garrafa.Considerando as características do corpo da garrafa e a altura do corpo da garrafa além da faixa de ângulo de visão de câmera única, o plano foi projetado para adicionar câmeras nas partes superior e inferior, cada uma utilizando 4 conjuntos de câmeras industriais, totalizando 8 conjuntos de câmeras industriais, que se dividem em dois grupos de módulos de cavidades integradoras ópticas, e imagens não interferem entre si.O alcance do ângulo de visão de aquisição de cada câmera é mostrado na figura acima.
-- A superfície inferior externa da detecção de garrafa.O fundo do corpo da garrafa é suspenso através de um mecanismo de fixação, e 1 conjunto de câmeras industriais é instalado embaixo, que é usado em conjunto com uma fonte de luz visual para coletar imagens do fundo externo para processamento.
-Detecção da área da boca da garrafa.Adicione 1 conjunto de câmeras industriais acima do corpo da garrafa para usar com fonte de luz visual para coletar imagens do lado interno da boca da garrafa para processamento.
-A área inferior da detecção de garrafa.Adicione um conjunto de câmeras industriais na parte superior da garrafa e use a fonte de luz visual para coletar imagens da área inferior da garrafa para processamento.
Os padrões de detecção são os seguintes:
| Modelo | Número da câmera | Faixa de detecção | Conteúdo de detecção | Precisão da detecção | Precisão de detecção | Velocidade de detecção |
| KVIS-C-SC11 | 1 conjunto | Boca de garrafa | Manchas pretas, manchas, sobreposições, rebarbas, falta de material, etc. | ≥0,5 mm | Produto qualificado 99,5% | 160 peças/min |
| A detecção falsa é inferior a 0,5% | ||||||
| 1 conjunto | Parte inferior da garrafa | Manchas pretas, manchas, material estranho, etc. | ≥0,5 mm | Produto qualificado 99,5% | ||
| A detecção falsa é inferior a 0,5% | ||||||
| 4 conjuntos | Parte superior da garrafa | Manchas pretas, manchas, faltando, etc. | ≥0,5 mm | Produto qualificado 99,5% | ||
| A detecção falsa é inferior a 0,5% | ||||||
| 4conjunto | Parte inferior da garrafa | Manchas pretas, manchas, etc. | ≥0,5 mm | Produto qualificado 99,5% | ||
| A detecção falsa é inferior a 0,5% | ||||||
| 1 conjunto | Parte inferior externa da garrafa | Manchas pretas, manchas | ≥0,5 mm | Produto qualificado 99,5% | ||
| Buraco | ≥1mm | Produto qualificado 99,5% |
A função de contagem pode ser executada após a detecção do produto acabado e a precisão da contagem é de 100%.
O equipamento de detecção requer limpeza de manutenção regular (limpeza da câmera, etc.) durante o uso, o próprio equipamento não produz fontes de contaminação secundária (como detritos, espuma fina, etc.).
Detalhes de configuração do produto
1. Parte mecânica
| Nome | Quantidade | Unidade |
| Engrenagem | Diversos | peças |
| Consequência | Diversos | peças |
| Motor | 4 | peças |
| Cinto | 4 | peças |
| Peças de transmissão | 1 | definir |
| Partes em chapa | 1 | definir |
| Balancim | 1 | definir |
| Acrílico | 1 | definir |
2. Parte do componente eletrônico:
| Nome | Quantidade | Unidade |
| Câmera de 1,3 milhão de pixels | 11 | peças |
| lentes da câmera | 11 | peças |
| Fonte de flash estroboscópico | 3 | peças |
| Lanterna a laser | 2 | par |
| Ejetor de solenóide de alta velocidade | 2 | peças |
| Energia Industrial | 3 | peças |
| Placa de disparo do circuito | 1 | peças |
| Conversor de frequência | 5 | peças |
| computador industrial | 1 | peças |
| tela sensível ao toque de alta definição | 1 | peças |
| Componentes Pneumáticos | 1 | definir |
| Luz de aviso | 1 | peças |
| Terminal/relé | 1 | definir |
| Fios fortes e fracos | Diversos | peças |
