Lugar de origem: | China |
Marca: | KEYE |
Certificação: | NO |
Número do modelo: | KVIS-B |
Quantidade de ordem mínima: | 1 GRUPO |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | madeira Fumigação-livre |
Tempo de entrega: | 4 a 6 semanas |
Termos de pagamento: | L/C, T/T |
PESO: | 500kg | COR: | CINZA |
---|---|---|---|
Captação da imagem: | Disponível | Espaço da inspeção: | Parede exterior superior, inferior, interna, circunferência do tampão de garrafa |
Precisão: | 99,8% | Pressão de ar: | 0.5~0.8MPa refinam e livre de óleo |
Temperatura de trabalho: | -20℃ ~ 60℃ | Umidade de trabalho: | Abaixo da humidade relativa de 50% |
Realçar: | AOI Filled Bottle Inspection Machine,Máquina enchida vinho da inspeção da garrafa,Visão por computador do aoi da garrafa de vinho |

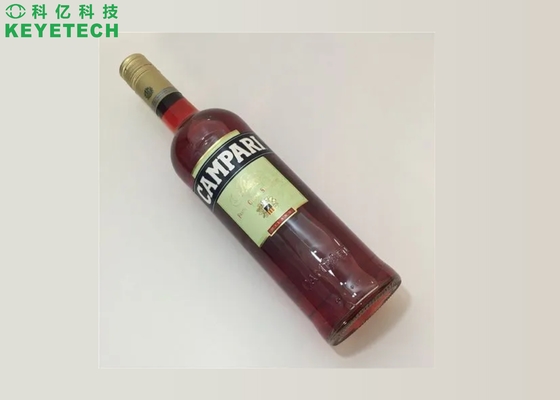

Como um tipo do vinho medicado saúde, o vinho amargo é muito popular entre consumidores, e muitos fabricantes estão afiadamente cientes do mercado para este tipo de licor. Contudo, quando o vinho é produzido e posto no mercado, de acordo com padrões internacionais e nacionais, o empacotamento precisa de ser detectado. A etiqueta da garrafa, a certificação da qualidade, o número de grupo da produção e outros aspectos do vinho devem ser detectados. Por exemplo, para erros da etiqueta, os produtos com números de grupo errados precisam de ser removidos a tempo, e os pontos pretos, as manchas, as diferenças, as diferenças da cor, os poros, e as deformações da garrafa medicinal próprias devem ser detectados.
Contudo, na produção real, a eficiência da detecção manual para estas falhas pequenas é demasiado baixa e a precisão não é alta. Em resposta a este tipo de situação, Keye Tech usou seus próprios anos de experiência do mercado e tem seus próprios compreensão e sistema técnico para a indústria de empacotamento da inspeção. Forneceu soluções apropriadas da detecção para milhares de empresas. Se sua empresa igualmente precisa de empacotar para necessidades de teste, contacte-nos por favor e para informar-nos das amostras a ser detectadas.
Princípio da detecção

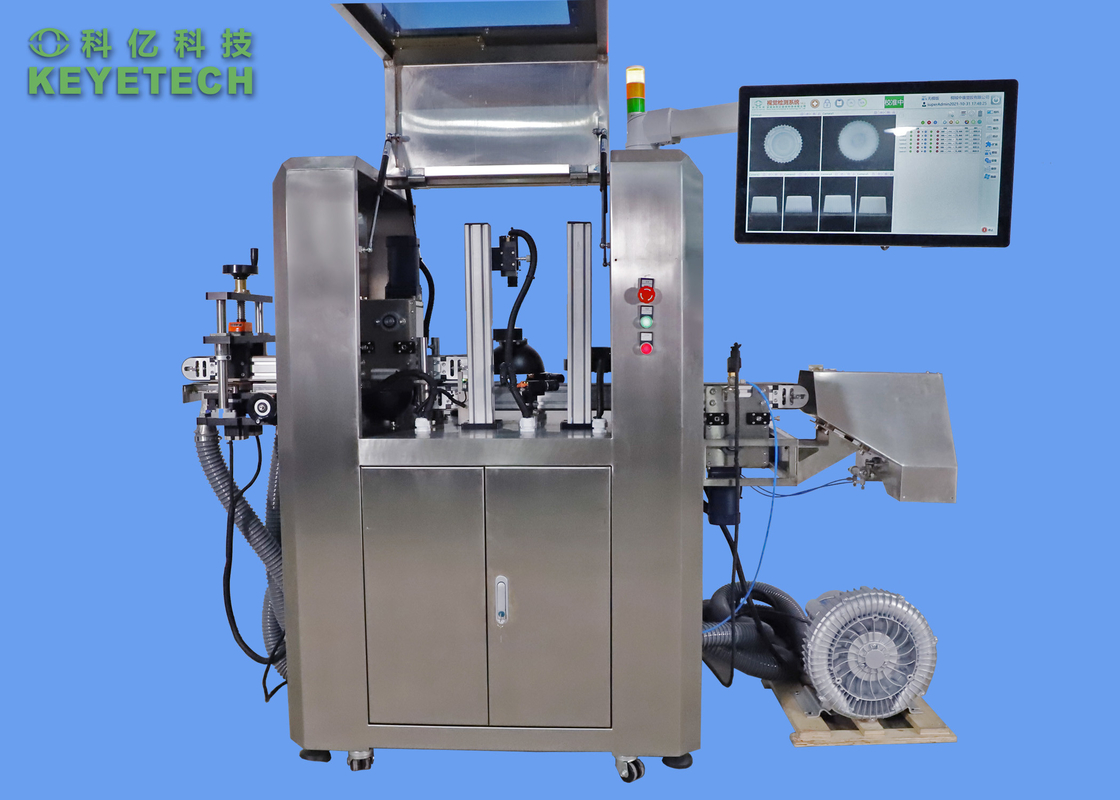

O sistema transporta as garrafas à estação predeterminada em uma maneira estável e em ordem, e então transmite a imagem capturada da amostra ao software do processamento de imagens através da câmera industrial do alto-pixel, compara-a com a amostra estandardizada e distingue-ao produto defeituoso e o bom produto, e controla-aos componentes pneumáticos correspondentes para rejeitar produtos defeituosos e para recolher produtos qualificados.
O software ajusta o padrão da comparação para as amostras, os operadores podem controlar a precisão da comparação e escolher o padrão da precisão que se sere melhor, desse modo controlando a taxa do defeito e reduzem extremamente custos.
Parâmetros de funcionamento do sistema | |||
Dimensões | 2.3×0.85×1.8 (m) | Poder e frequência | 220V 20A 50HZ |
Poder total | 3.5kw | Pressão de ar | 0.5~0.8MPa refinam e livre de óleo |
Temperatura de trabalho | -20℃ ~ 60℃ | Umidade de trabalho | Abaixo da humidade relativa de 50% |
Exemplos de testes padrões da detecção da amostra
Os testes padrões mostrados abaixo são todos os tiros do tempo real no sistema de detecção existente de Keye. Os detalhes são como segue:
Pontos pretos ou impurezas em todas as posições da garrafa.
Os padrões da detecção são como segue:
Modelo | Número da câmera | Escala da detecção | Índice da detecção | Precisão da detecção | Precisão da detecção | Velocidade da detecção |
KVIS-C - SC11 | 1set | Boca da garrafa | Pontos pretos, manchas, sobreposição, rebarbas, falta do material, etc. | ≥0.5mm | Produto qualificado 99,5% | 160 PCes/minuto |
A detecção falsa é menos de 0,5% | ||||||
1set | Parte inferior da garrafa | Pontos pretos, manchas, material estrangeiro, etc. | ≥0.5mm | Produto qualificado 99,5% | ||
A detecção falsa é menos de 0,5% | ||||||
grupo 4 | Área superior da garrafa | Pontos pretos, manchas, desaparecidos, etc. | ≥0.5mm | Produto qualificado 99,5% | ||
A detecção falsa é menos de 0,5% | ||||||
4set | Mais baixa área da garrafa | Pontos pretos, manchas, etc. | ≥0.5mm | Produto qualificado 99,5% | ||
A detecção falsa é menos de 0,5% | ||||||
1set | Parte inferior exterior da garrafa | Pontos pretos, manchas | ≥0.5mm | Produto qualificado 99,5% | ||
Furo | ≥1mm | Produto qualificado 99,5% |
Função do software da detecção:
- Abra e feche a função de detecção do sistema
- Ajuste de parâmetros e de precisão de índice da detecção.
- Amostra e armazenamento do molde, economias da informação da detecção da amostra e aviso.
- Função da calibração da imagem da câmera
- O sistema indica a informação da produção do tempo real (taxa da qualificação, produção total, velocidade, etc.), a informação histórica da produção que consultam, a exportação e funções de salvaguarda.
- Gestão da permissão baseada na conta do início de uma sessão (tal como usuários gerais da operação desabilite permissões do ajuste do parâmetro)
- Operação e ajuste da parte mecânica do sistema
(Como aberto o dispositivo de transmissão, o ajuste do tempo do sopro da válvula de ar, e o ajuste do sinal de alarme)
Detalhes da configuração de produto
1. Parte mecânica
Nome | Quantidade | Unidade |
Engrenagem | Diversos | PCes |
Rolamento | Diversos | PCes |
Motor | 4 | PCes |
Correia | 4 | PCes |
Peças da transmissão | 1 | ajuste |
Peças de chapa metálica | 1 | ajuste |
Balancim | 1 | ajuste |
Plexiglás | 1 | ajuste |
2. Elemento eletrônico:
Nome | Quantidade | Unidade |
1,3 milhão câmeras do pixel | 11 | PCes |
objetiva | 11 | PCes |
Fonte instantânea Stroboscopic | 3 | PCes |
Beamer do laser | 2 | pares |
Ejetor de alta velocidade do solenoide | 2 | PCes |
Poder industrial | 3 | PCes |
Placa do disparador do circuito | 1 | PCes |
Conversor de frequência | 5 | PCes |
Computador industrial | 1 | PCes |
Tela táctil de HD | 1 | PCes |
Componentes pneumáticos | 1 | ajuste |
Luz de aviso | 1 | PCes |
Terminal/relé | 1 | ajuste |
Fios fortes e fracos | Diversos | PCes |
