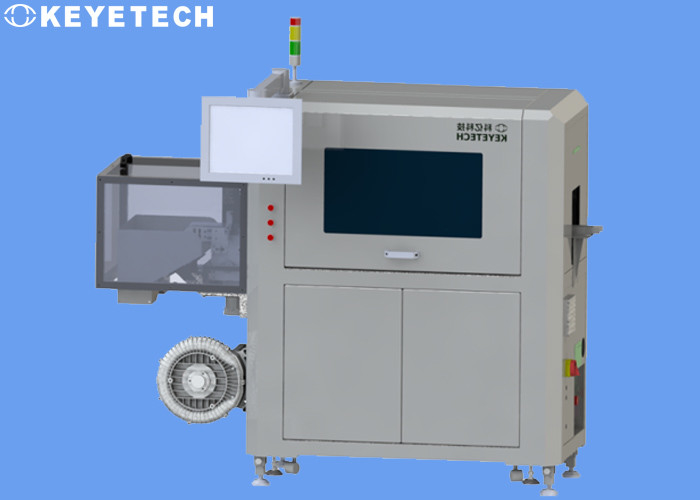

Máquina autônoma da inspeção visual da garrafa com auto sistema da rejeção & da contagem

Máquina autônoma da inspeção visual da garrafa com auto sistema da rejeção & da contagem

Princípio da inspeção

A solução usa 8 grupos de câmeras industriais de alta resolução e das fontes luminosas do estroboscópio de capacidade elevada para conduzir a inspeção visual total para os defeitos da aparência de produtos da garrafa. A velocidade da inspeção é 120 partes pelo minuto. Os produtos incompetentes podem automaticamente ser removidos em linha.

O grupo inteiro de equipamento de testes inclui as peças mecânicas, o software básico eletrônico visual do hardware e do teste. A entrada e a saída da máquina de teste podem ser integradas com a linha no local do transporte do cliente, e podem ser conectadas com o equipamento de produção ascendente e a jusante (tal como verificadores do escape, prensas e o outro equipamento, etc.).

Notas da inspeção:

Os pontos pretos, as manchas, o cabelo, e as impurezas (cores diferentes) serão analisados e processados de acordo com o índice da detecção do ponto preto. A diferença entre o valor cinzento deste artigo deve ser maior de 15, que podem eficazmente ser detectados. Se a amostra tem manchas de óleo transparentes ou pontos pretos luz-coloridos, e o valor cinzento da diferença do contraste do valor é baixo (menos de 15), o efeito da detecção não pode ser conseguido.

Se a estrutura de produto é especial, na aplicação real da inspeção, haverá uma área cega de determinada detecção na área de sobreposição estrutural da imagem latente plana da lente (tal como a área sob a linha e o anel de levantamento, a área do ângulo entre as etapas do corpo da garrafa, etc.), e a aquisição da imagem não pode alcançar esta área cega. , assim que não pode eficazmente ser detectada.

Aplicação da câmera

• Para a detecção plana da boca da garrafa, um grupo de câmeras industriais é instalado acima da boca da garrafa, e com o uso da fonte luminosa visual, a imagem plana da boca da garrafa é recolhida processando.
• Para a inspeção da parede interna da boca da garrafa, um grupo de câmeras industriais é instalado acima da boca da garrafa, equipado com uma lente dentro do anel, e usado conjuntamente com o uso de fontes luminosas visuais, recolher imagens da parede interna da boca da garrafa para processar.

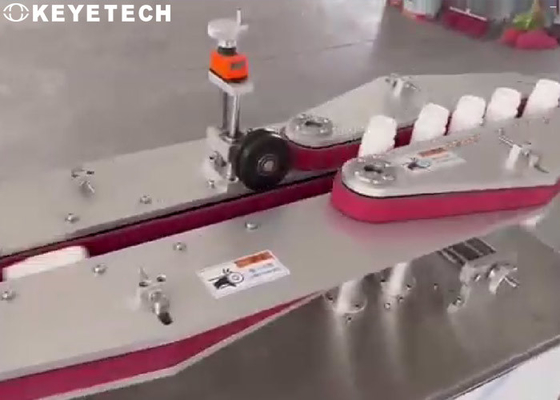

• Para a detecção da parte inferior exterior da garrafa, o corpo da garrafa é suspendido no ar através de um mecanismo de transtorte específico, e um grupo de câmeras industriais é instalado abaixo, e a imagem da parte inferior exterior da garrafa é recolhida processando conjuntamente com o uso de fontes luminosas visuais.
• A detecção inferior na garrafa, um grupo de câmeras industriais é instalada acima da boca da garrafa, e com o uso da fonte luminosa visual, a imagem da parte inferior na garrafa é recolhida processando.
• Para a inspeção lateral do corpo da garrafa, 4 grupos de câmeras industriais são instalados em torno do corpo da garrafa para formar uma inspeção da superfície do anel de 360 graus. Com o uso da fonte luminosa visual, a imagem lateral é recolhida e processada sistematicamente.

Perfil da empresa

KEYETECH foi cometido sempre à aplicação da inteligência artificial no campo da tecnologia da visão, substituindo os olhos humanos e a decisão do cérebro com os cálculos da visão por computador e do raciocínio do AI, e integrando a detecção da qualidade e classificando aos produtos industriais na fabricação tradicional para fazer à produção mais numeração, inteligência, visualização, e persistência. Igualmente melhora extremamente a eficiência e a precisão da detecção industrial, e aumenta o nível inteligente da indústria de transformação.
