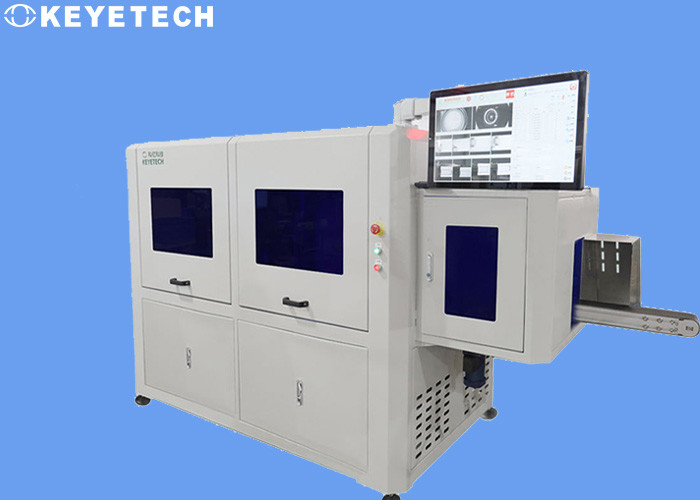

AOI Visual Inspection System para a verificação do selo da gaxeta do tampão de garrafa

Perfil da empresa

A tecnologia chave confia no laboratório chave do reconhecimento de padrões da universidade da ciência e da tecnologia de China, e tem uma equipe doutoral de nível elevado do R&D que cobre a corrente inteira da tecnologia do sistema ótico, dos mecânicos, da eletricidade, da computação e do software. Com a prática do projeto no campos de recipientes de empacotamento, de 3C, de medicina, de matéria têxtil, de alimento, etc., do software de KVS-AI e da plataforma de hardware foi criado, de modo que a tecnologia do AI pudesse ser transformada na produtividade real.

Princípio da inspeção

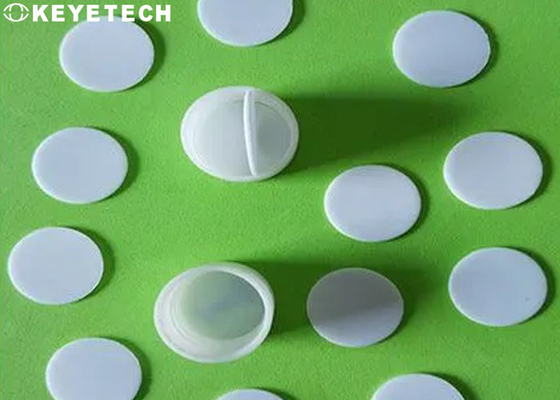

Este esquema é projetado de acordo com as condições reais do workpiece no local, e a gaxeta do tampão de garrafa é inspecionada visualmente para substituir o trabalho da inspeção manual. O sistema de detecção integra no conjunto o hardware ótico visual, o software de sistema de detecção, e sensores dobro da almofada.

O equipamento da detecção é instalado em linha na linha de produção. A velocidade da detecção é 500/min na ausência da oclusão. O equipamento pode operar as horas 7*24 um o dia, que melhora extremamente a eficiência da produção.

Aplicação da câmera

• A boca e a inspeção interna da tubulação redonda são transportadas de acordo com a maneira que a boca da tubulação está enfrentando para baixo. Um grupo de câmeras industriais é instalado sob a boca da tubulação para cooperar com o uso de fontes luminosas visuais recolher as imagens da boca da tubulação e do interior para processar.
• Para a detecção da parte inferior exterior do tubo circular, um grupo de câmeras industriais é instalado na parte superior, que é usada conjuntamente com a fonte luminosa visual para recolher imagens da parte inferior exterior do tubo para processar.

• Para a inspeção do ponto da injeção na parte inferior exterior do tubo redondo, um grupo de câmeras industriais é instalado na posição obliquamente superior sobre fora do corpo do tubo. Com o uso de fontes luminosas visuais, as imagens características dos defeitos no ponto da injeção são recolhidas em um ângulo oblíquo para conseguir o efeito da detecção.
• Para a inspeção do lado exterior do corpo redondo da tubulação, 4 grupos de câmeras industriais são instalados em torno do corpo da tubulação para formar uma inspeção de superfície anular de 360 graus. Com o uso de fontes luminosas visuais, as imagens do lado exterior do corpo da tubulação são recolhidas e processadas pelo sistema.

Composição do sistema
Peça eletrônica do hardware

• A peça eletrônica do hardware inclui câmeras industriais, lentes industriais, fontes luminosas, disparadores, válvulas de solenoide (que rejeitam o desperdício),
• Caixa de controle elétrica do sistema (responsável para o controle elétrico e de lógica), luzes do alarme da três-cor, e tela táctil de 21 polegadas.
• O controle de lógica total do sistema é realizado por uma microplaqueta de alta velocidade de FPGA, e suas funções específicas incluem:
• Provoque a câmera para tomar imagens
• Estroboscópio da fonte luminosa do disparador
• Provoque o cilindro da válvula de solenoide para remover flexivelmente os restos da produção
• Provoque o sinal de luz do alarme
• Peça do software

O software é a plataforma geral do controle do equipamento, e suas funções específicas são como segue:

• Permita e desabilite a função de detecção do sistema.
• Ajuste de parâmetros e de precisão de índice da detecção.
• Amostra e armazenamento do molde, armazenamento de informação da detecção da amostra e aviso.
• Função da calibração da tela da câmera.
• Exposição do sistema, informação histórica da informação da produção do tempo real (taxa da passagem, saída total, velocidade, etc.) da produção que consulta
• Consulte, exporte e funções de salvaguarda.
• Gestão da permissão de acordo com a conta do início de uma sessão (por exemplo, os usuários gerais da operação desabilitam permissões do ajuste do parâmetro).
• A operação e o ajuste das partes mecânicas do sistema (como: abertura do dispositivo de transmissão, ajuste da época da injeção do ar da válvula de ar,
• ajuste do sinal de alarme).

Funções adicionais que o partido A precisa de adicionar.
