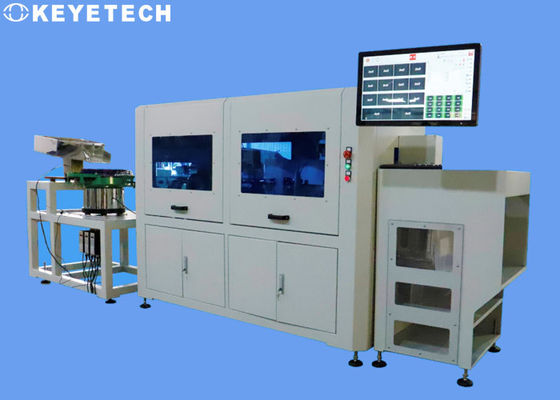

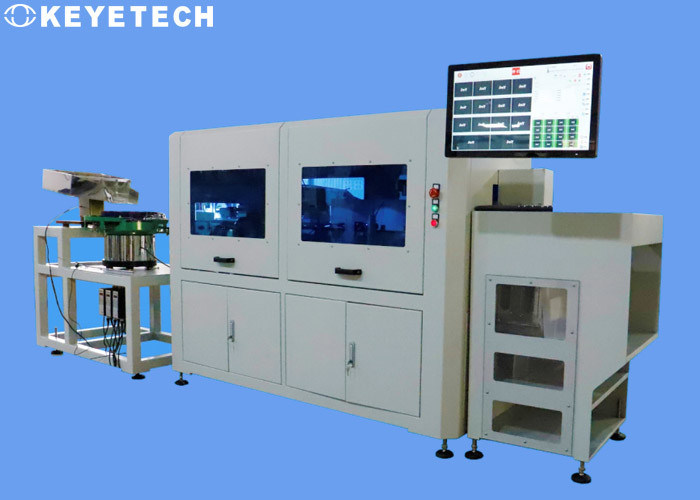

A vibração linear alimenta a máquina de inspeção visual totalmente automática para capacitores
| Parâmetros do equipamento |
| Nome |
Máquina de inspeção de aparência de capacitor eletrolítico |
Modelo |
KVIS-DR |
|
Dimensão (mm)
L*W*H
|
2590*800*1850(O comprimento não inclui sistema de placa vibratória) |
Tensão |
AC220/50 Hz |
| Poder |
3KW |
Pressão |
0,4-0,7Mpa |
| Método de transporte |
Alimentação de placa vibratória, transporte não destrutivo |
Método de inspeção |
Inspeção on-line em tempo real |
| Tipo de câmera |
Câmera industrial de alta velocidade |
Número de câmeras |
14 conjuntos de câmera |
| Algoritmo |
Aprendizado profundo |
Tamanho do produto compatível |
Φ8-10,12,13 |
| Velocidade |
400~600/min |
Escopo da inspeção |
Aparência ruim, tamanho ruim, especificações mistas, etc. |
| Método de rejeição |
Rejeição automática de alta velocidade |
|
|
Produto fundo

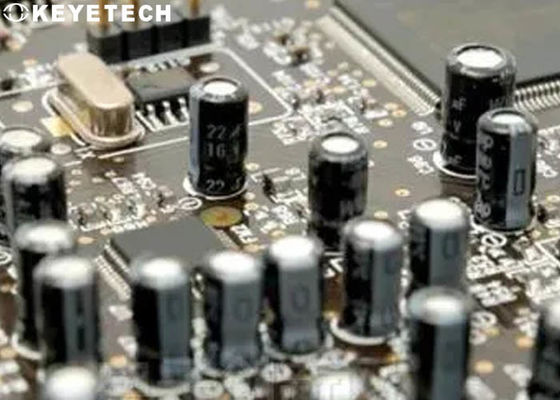

Capacitores são componentes elétricos e componentes básicos indispensáveis em circuitos eletrônicos. Os capacitores são amplamente utilizados em aparelhos eletrônicos, máquinas, tratamento médico, transporte, comunicações, instrumentação, aeroespacial e outros campos. A demanda por tais componentes é extremamente grande, e um único lote pode produzir milhões de peças, e cada placa de circuito utilizará dezenas a milhares de peças; embora os componentes sejam pequenos, os seus requisitos de qualidade são muito rigorosos. Um capacitor danificado pode fazer com que toda a placa de circuito seja descartada. Se o capacitor utilizar inspeção manual de qualidade, sem dúvida exigirá um grande número de trabalhadores qualificados, a velocidade é lenta e a precisão é difícil de garantir.
O equipamento de teste de capacitância de visão mecânica é a escolha mais adequada. O equipamento pode detectar com eficiência e rapidez os defeitos de aparência dos capacitores, rejeitar automaticamente produtos defeituosos e melhorar a qualidade do produto. O analisador de aparência de capacitor produzido pela KEYE TECH tem uma eficiência de detecção de 500-600pcs/min sob a premissa de garantir alta precisão. Ao mesmo tempo que melhora a qualidade do produto, também pode reduzir a mão de obra e os custos de produção empresarial.
Recursos do sistema
Alta eficiência: velocidade de até 400-600 por minuto
Alta precisão: Sob a condição de 2% de produtos defeituosos, a precisão da detecção é de 99,5% e a taxa de falsa rejeição é de apenas 0,5%
Fácil de operar: o operador necessita apenas de 10 minutos de treinamento para operar o equipamento
Reduza os custos de produção do cliente: a tecnologia de detecção completa e de alta velocidade encurta muito o ciclo de produção da empresa, reduz os custos de mão de obra e, assim, reduz os custos de produção
Inspeçãoprincípio de proteção
Os materiais são organizados por placa vibratória, vibração linear e transporte não destrutivo, e a capacitância é transferida de forma estável e ordenada para a estação de inspeção específica e, em seguida, a imagem de amostra de alto pixel capturada pela câmera industrial é transferida para o software de processamento de imagem. Após análise e processamento do sistema, ele avalia produtos bons e defeituosos e controla os componentes pneumáticos correspondentes para eliminar os produtos defeituosos e, finalmente, coleta produtos qualificados.
Funções específicas
- Acione o estroboscópio da fonte de luz
- Acione a câmera para tirar uma foto
- Acione a válvula solenóide para liberar produtos residuais
- Controle a velocidade da correia
- Tratamento de emergência para congestionamentos do sistema ou situação semelhante
- Acionar o sinal luminoso de alarme
