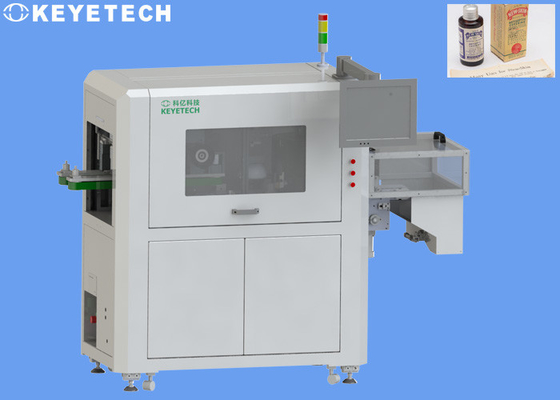

Máquina da inspeção visual para a indústria dos cuidados médicos da embalagem da medicina

Nossas vantagens

Fundo do mercado

Para eliminar erros do empacotamento farmacêutico, os fabricantes do produto farmacêutico devem assegurar-se de que cada tubo de ensaio esteja empacotado na dosagem e no tipo corretos, e que os tubos de ensaio brutos estão selados corretamente. Mesmo se esta etapa é terminada, o tubo de ensaio final que contém a droga deve ser colocado na caixa correta junto com a inserção relevante da droga.

Para realizar esta tarefa, os fabricantes farmacêuticos usam geralmente o equipamento do cartonador. A máquina de encadernação é usada para colocar os tubos de ensaio que contêm as medicinas nas caixas de embalagem, junto com as instruções corretas da medicina nas caixas de embalagem. Antes de terminar esta tarefa, certifique-se da caixa correta e as inserções corretas da droga estejam colocadas na máquina de empacotamento, e execute-se então a operação de colocar os tubos de ensaio e as inserções nas caixas. Nesta fase, a máquina deve igualmente verificar que o tubo de ensaio e as instruções estam presente antes que a caixa esteja selada para o transporte final.

Detalhes da inspeção

1.vials são transportados ao longo da correia transportadora e entram no cartonador a uma velocidade de 100/min. A caixa de empacotamento que é colocada horizontalmente é abriu automaticamente pelo mecanismo da sução, e é imaged pelo sistema montado da visão. Usando o software da visão de KVIS, o código da droga na área de interesse na caixa de empacotamento é determinado, e a informação é transmitida então ao PLC através da relação da câmera. No PLC, o código fotografado real da droga é comparado com o código correto conhecido, e determina-se se a etapa da detecção está qualificada.

2, usando uma segunda câmera, o código da droga na inserção da droga são capturados, esta informação são transferidos igualmente ao PLC através da relação. Após ter terminado esta etapa da inspeção, os tubos de ensaio são escolhidos do transporte usando um mecanismo came-baseado mecânico e colocados na caixa junto com as instruções.

3.After o tubo de ensaio é colocado na caixa, a caixa em seguida vai a um segundo ponto de verificação verificar que o tubo de ensaio e as instruções estam presente. No segundo ponto de verificação, a câmera é colocada sobre a caixa aberta. Os dados de imagem capturados pela câmera são transmitidos então ao computador de anfitrião, onde o software da visão por computador determina se o tubo de ensaio e as instruções estam presente. Mais tarde, os resultados desta análise são transferidos da câmera ao PLC e comparados outra vez aos critérios conhecidos da passagem/falha.

Os blocos são transportados ao longo de uma correia transportadora, durante que o código, as instruções, e a informação da droga do bloco sobre se o bloco e as instruções estão empacotados corretamente podem então ser associados com cada bloco. Então, o PLC é usado para conduzir o cilindro do ar para eliminar as caixas de empacotamento qualificadas da correia transportadora, e ao mesmo tempo para enviar as caixas de empacotamento incompetentes à estação de reciclagem.

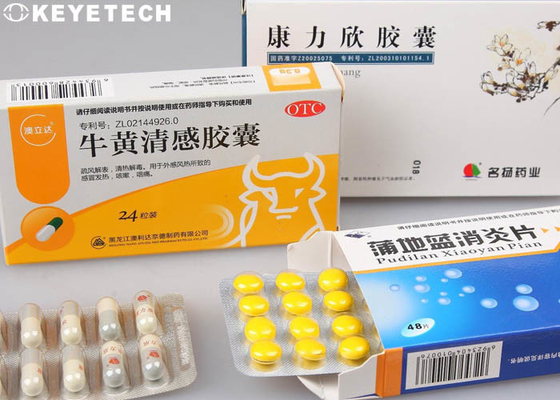

O sistema de inspeção 4.KEYE visual pode encontrar as necessidades de aspectos diferentes, e igualmente cumpre exigências diferentes do cliente para a inspeção da qualidade da tabuleta. É feito do molde de compressão do PVC e consiste em 4 partes de placa da medicina. Ao testar, 4 placas devem ser testadas ao mesmo tempo, e as 4 placas devem ser divididas em duas placas esquerdas e em duas placas adequadas. Após ter provocado a aquisição da fase, o resultado da detecção será indicado no tela táctil. O sistema salvar os resultados da detecção de 31 placas da droga, e enviá-las-á então ao PLC junto, e controla então o cilindro para ser responsável para rejeitar as placas más.

Tecnologia chave

Nossa empresa escolhe o sistema de inspeção visual o mais atrasado de KVIS, a plataforma inclui 5 módulos principais, aprendizagem inteligente, medida geométrica, detecção do conector, posicionando a detecção, algoritmo da detecção. O módulo do algoritmo da detecção inclui 15 ferramentas básicas: classe da detecção de borda, medida do salpico, medida do tamanho, harmonização da forma, medida do passo, medida de cor, medida da área, medida do brilho, etc.

Os produtos têm vantagens óbvias no campos da detecção da mancha, medida geométrica, reconhecimento da cor, orientação e posicionamento inteligente, e defeitos da forma) como uma solução. Os sistemas da visão da série de EMVP confiam em suas capacidades avançadas da visão e em sua durabilidade superior de ajudar no mundo inteiro fabricantes a aumentar a produtividade, assegurar a qualidade de produto e a reduzir custos de gastos de fabricação. Este sistema é um de poucos sistemas da visão no mercado que pode fornecer padrões funcionais do indústria-nível.
