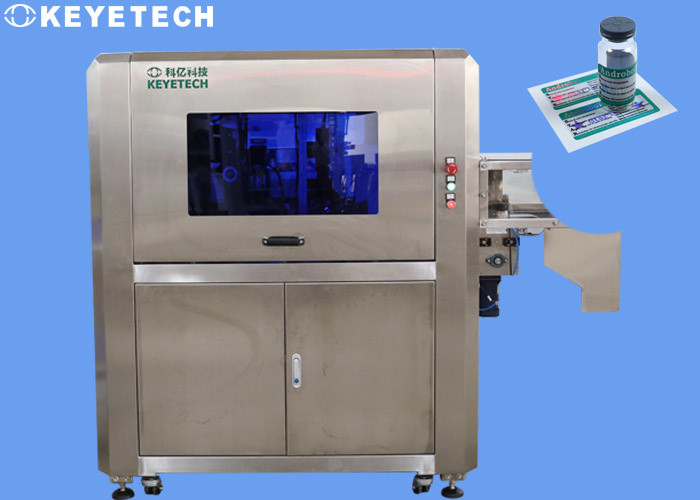

Equipamento de empacotamento da inspeção da medicina para instruções farmacêuticas das garrafas

Equipamento de empacotamento da inspeção da medicina para Bottles&Instructions farmacêutico

Nossas vantagens

Princípio da inspeção

Para eliminar erros de empacotamento da droga, os fabricantes de produtos farmacêuticos devem assegurar-se de que cada tubo de ensaio esteja embalado com a dose correta, do tipo correto, e que o tubo de ensaio está selado corretamente. Mesmo se esta etapa é terminada, o tubo de ensaio final que contém a droga deve ser colocado na caixa correta junto com a inserção relevante da droga.

Para realizar esta tarefa, os fabricantes farmacêuticos usam geralmente o equipamento do cartonador. A máquina de encadernação é usada para colocar as garrafas da medicina com medicinas na caixa de embalagem, e para pôr as instruções corretas da medicina na caixa de embalagem. Antes de terminar esta tarefa, é necessário certificar-se da caixa correta e as inserções corretas da droga estejam colocadas na máquina de empacotamento, e executa então a operação de colocar os tubos de ensaio e as inserções nas caixas. Nesta fase, a máquina deve igualmente verificar que o tubo de ensaio e as instruções estam presente antes que a caixa esteja selada para o transporte final.

Detalhes da inspeção

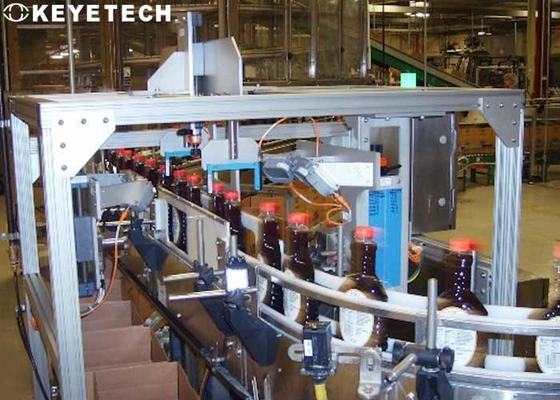

• Os tubos de ensaio são transportados ao longo da correia transportadora e entram na máquina de encadernação a uma velocidade de 100/min. A caixa de empacotamento que é colocada horizontalmente é abriu automaticamente pelo mecanismo da sução, e a imagem latente é executada pelo sistema montado da visão. Determine o código da droga na área de interesse na caixa, e transmita então a informação ao PLC através da relação da câmera. No PLC, o código fotografado real da droga é comparado com o código correto conhecido, e determina-se se a etapa da detecção está qualificada.

• Usando a segunda câmera, o código da droga na inserção da droga é capturado, e esta informação é transmitida igualmente ao PLC através da relação. Após esta etapa da inspeção está completo, um mecanismo came-baseado mecânico é usado para pegarar os tubos de ensaio da correia transportadora e para colocá-los no pacote junto com as instruções. Depois que o tubo de ensaio é colocado na caixa, a caixa em seguida vai a um segundo ponto de verificação verificar que o tubo de ensaio e as instruções estam presente. No segundo ponto de verificação, a câmera é colocada acima da caixa aberta. Os dados de imagem capturados pela câmera são transmitidos então ao computador de anfitrião, onde o software da visão por computador determina se o tubo de ensaio e as instruções estam presente.

• Os resultados da análise são transferidos da câmera ao PLC e comparados outra vez aos critérios conhecidos da passagem/falha. As caixas são transportadas ao longo de uma correia transportadora, durante que informação tal como o código da droga da caixa, instruções, e se o empacotamento e as instruções estão empacotados corretamente pode então ser associado com cada caixa. Então, o PLC é usado para conduzir o cilindro do ar para eliminar as caixas de empacotamento qualificadas da correia transportadora, e ao mesmo tempo para enviar as caixas de empacotamento incompetentes à estação de reciclagem.

Características do equipamento

1. para detectar a presença ou a ausência do alvo;
2. Verifique se o manual da instrução falte;
3. Determine a posição e o sentido do objeto inspecionado;
4. A detecção dinâmica em linha pode ser realizada, e o objeto inspecionado não precisa de ficar;
5. A precisão da detecção é ajustável;
6. Velocidade da detecção: A captação da câmera à exposição do resultado da detecção é controlada dentro de 150ms, e a velocidade inteira da detecção é relacionada igualmente à velocidade da transmissão do encanamento;
7. Converta os problemas detectados em caráteres e armazene-os no arquivo de EXCLE, que é conveniente para o processo de dados e a impressão; quando o sistema detecta problemas da qualidade, fornece avisos, rejeções ou outros sinais de controle, e as imagens do NG podem ser salvar para a visão fácil;
8. O sistema tem uma função deaprendizagem, e a aprendizagem é fácil de operar;
9. O sistema tem a função de uma comunicação entre redes locais.
