Sistema de inspecção de visão de pré-forma de PET CSD Máquina de verificação por câmara óptica

Sistema de inspecção de visão de pré-forma de PET CSD Máquina de verificação por câmara óptica

Atualmente, a linha de produção geral de enchimento de bebidas PET é composta por uma série de equipamentos de produção e processos de produção correspondentes, tais como máquinas de moldagem por sopro, máquinas de enchimento,máquinas de codificaçãoEm muitos fabricantes, um grande número de trabalhadores será organizado para inspecionar os produtos na pré-forma, preenchimento, rotulagem de mangas, etc.embalagem e outros enlacesCom o aumento dos preços da mão-de-obra, os fabricantes causaram muita pressão sobre os custos da mão-de-obra.A utilização de máquinas para substituir a inspecção manual da qualidade dos produtos tornou-se uma necessidade urgente para os fabricantes.

Configurações do equipamento

A necessidade urgente dos fabricantes de utilizar máquinas para substituir a inspecção manual da qualidade dos produtos tornou-se evidente.como uma empresa de pesquisa e desenvolvimento de equipamentos de inspeção de visão de máquina bem conhecida na China, tem uma vasta experiência no fornecimento de soluções de inspecção de visão de máquina para todas as esferas da vida.Atualmente, tem sido capaz de fornecer uma solução completa de inspecção de toda a linha para substituir o trabalho manual de inspecção do produto de cada processo.

Layout da câmera

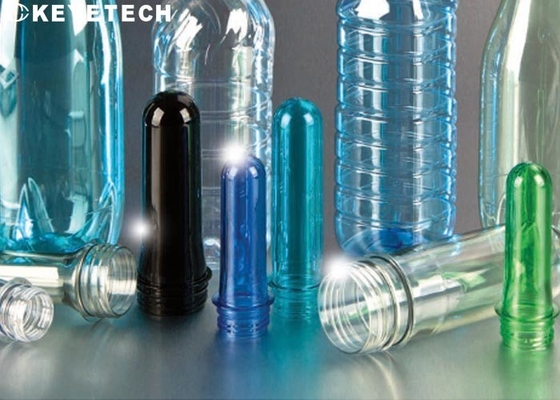

Os defeitos da pré-forma aparecem geralmente na boca, ombro e parte inferior.ombro e parte inferior da pré-forma. Inspeção abrangente. Entre eles, colocar uma câmera acima da boca para coletar a imagem da boca pode verificar o flash da boca da garrafa, a lacuna da boca da garrafa, manchas negras na boca e outros defeitos.

Uma câmara é colocada acima da boca para captar imagens da parede interna da boca para verificar as manchas pretas, sujeira e outros defeitos na parede da garrafa,e 3 câmeras são colocadas no lado da boca parafuso em intervalos de 120 graus para vários tamanhosUma inspeção a 360 graus sem pontos cegos é realizada para suturas grossas, borbulhas e degraus.Uma câmara é colocada acima da boca para capturar a imagem da parte inferior do embrião do frasco para verificar defeitos como manchas pretas e bocas pobresO diagrama é o seguinte:

Detalhes da inspecção

O esquema de conceção utiliza câmaras industriais de alto pixel e fontes de luz estroboscópicas de alto desempenho para efectuar uma inspecção visual completa dos defeitos de aparência dos produtos.A velocidade de inspecção é de 60-100 pcs/minOs produtos podem ser automaticamente rejeitados online.

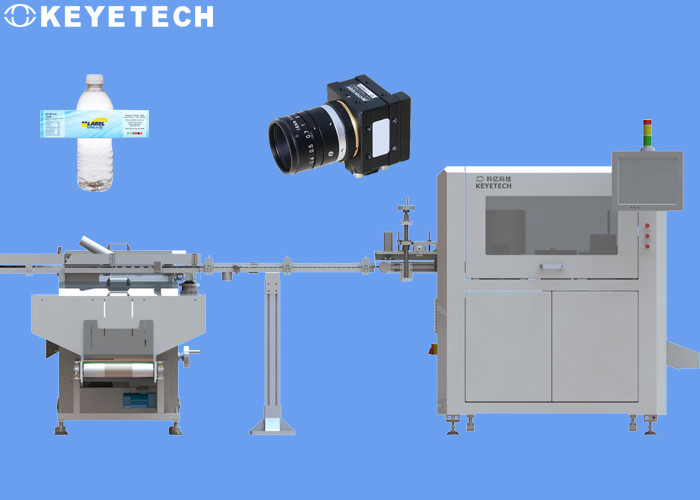

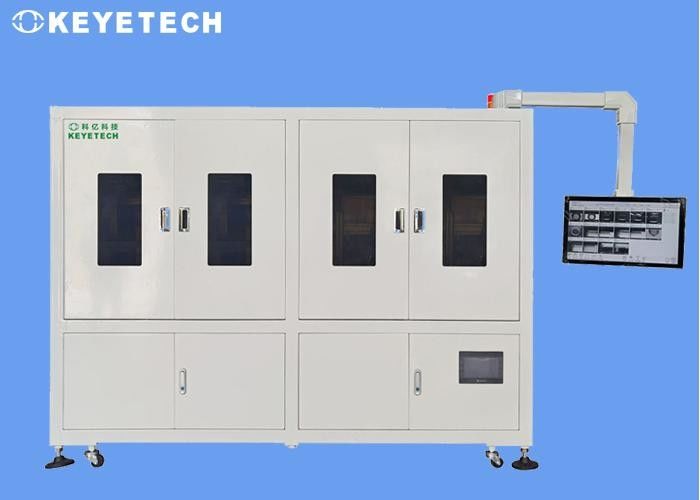

O conjunto completo de máquinas de visão inclui partes mecânicas, hardware eletrónico visual e software do sistema de visão.A entrada e saída da máquina de inspecção podem ser integradas com a linha transportadora do cliente no local, e pode ser ligado a equipamentos de produção a montante e a jusante, de acordo com as necessidades de produção específicas do local do cliente.

Função do software

• Ativar e desativar a função de detecção do sistema
• Parâmetros do índice de detecção e ajustamento da precisão
• Recolha e armazenamento, armazenamento e recuperação das informações da amostra do modelo
• Função de calibração do ecrã da câmara
• Impressão em tempo real das informações de produção do sistema (taxa de qualificação, produção total, velocidade, etc.), navegação das informações históricas de produção, funções de exportação e armazenamento
• Gerenciar permissões com base na conta de login (exemplo, desativação do ajuste de parâmetros para usuários de operação geral)
• Funcionamento e regulação da parte mecânica do sistema (se o dispositivo de transmissão estiver ligado, ajustar o sinal de alarme)
