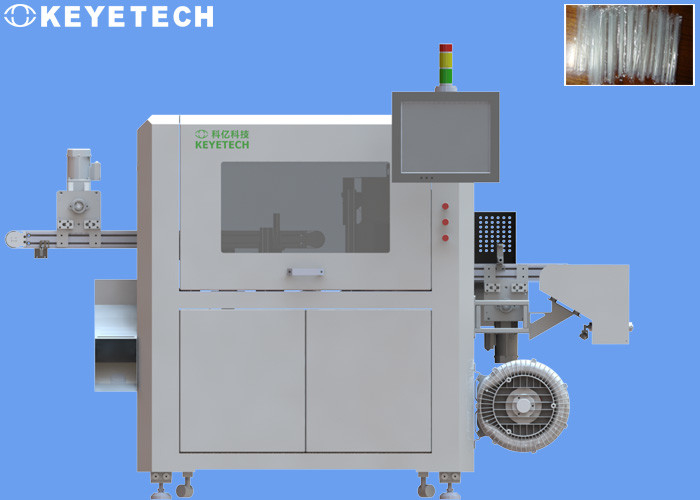

Straw Defective Product Inspection Machine com sistema de rotulagem automático

Equipamento da rejeção de Straw Defective Product Detection And

Configurações de sistema

Amostra

A palha é uma ferramenta bebendo equipada com muitos restaurantes e bebidas, e é igualmente um artigo que contacte diretamente a cavidade oral. Consequentemente, muito as fábricas da produção alimentar e de processamento têm exigências altas na qualidade dos produtos, tais como a aparência das palhas. A cor, os pontos pretos, as manchas, as impurezas, o cabelo, os problemas etc. afetarão a experiência dos consumidores do uso, assim que é da grande importância para eliminar produtos defeituosos antes que os produtos saam da fábrica.

Características de sistema

O sistema de inspeção inteiro é montado no equipamento da laminação da palha em uma maneira modular, e integra o hardware e o software da inspeção do sistema da visão. A velocidade máxima da inspeção é 900 partes/minuto. A máquina de etiquetas é conectada à máquina de etiquetas para a rotulagem automática, e a intervenção manual no final do processo é processada. Depois que o produto acabado é detectado, a contagem e a função estatística podem ser realizadas.

O equipamento pode operar as horas 7*24 um o dia, melhorando extremamente a eficiência da produção. Dispositivo de detecção da pipeta

Cada dispositivo é equipado com os 3 grupos de câmeras industriais do alto-pixel para conduzir uma inspeção detalhada do defeito na aparência dos produtos da palha após o empacotamento do filme. Depois que o sistema recolhe as imagens da amostra, o software do processamento de imagens está comparado com a amostra estandardizada para determinar os bons e produtos maus. O software abrirá o padrão da comparação da amostra, e os pessoais da produção no local de cliente podem controlar a precisão da comparação e selecionar o padrão o mais apropriado da precisão para suas próprias condições da produção, controlando desse modo a taxa do defeito.

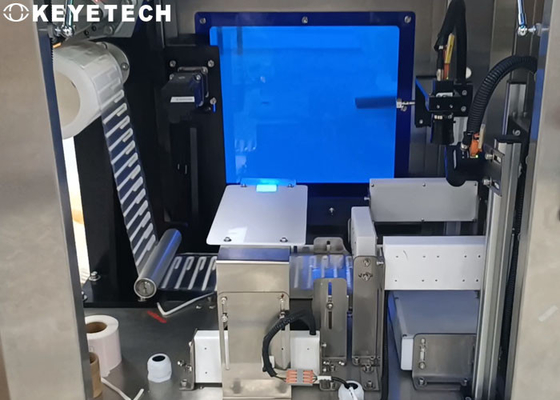

A posição de instalação do módulo da detecção é mostrada como segue:

3. Detalhes da detecção: Após uma comunicação preliminar entre os dois partidos, detalhadamente considerando a complexidade e a possibilidade do sistema,

Exigências da observação e de inspeção e confirmação dos indicadores (veja o anexo 1: Padrões da inspeção para palhas de papel defeituosas):

nota:

1. Na detecção real, devido à influência do estado crítico da flutuação dos dados de alguns artigos da detecção, conduzirá a uma determinada probabilidade.

Se o produto é detectado falsamente, pode ser ajustado através do ajuste do parâmetro do software básico para conseguir o efeito real.

2. Os pontos pretos, as manchas, as impurezas, o cabelo e outras características do defeito (cores diferentes), a diferença cinzenta do contraste do valor que corresponde ao índice da detecção devem ser maiores de 40 (se pode compreender tão: colocando a amostra em uma distância do braço, aproximadamente 30cm ou mais, pode ser características do defeito vistas pela inspeção visual) pode eficazmente ser detectado. Se a amostra tem manchas de óleo transparentes ou pontos pretos luz-coloridos, e a diferença cinzenta do contraste do valor é baixa (abaixo de 40), o efeito da detecção não pode ser conseguido.

3. O sentido horizontal da correia da palha é a área cega do campo de visão da câmera, assim que o defeito caracteriza nesta posição não pode recolher imagens para a entrada.

A linha reconhecimento, mas esta posição é relativamente estreita, a distância vertical é aproximadamente 1.0mm.

4. função do software da detecção:

Permita e desabilite a função de detecção do sistema

Parâmetros de índice da detecção, ajuste de precisão

Amostra e armazenamento do molde, armazenamento de informação da detecção da amostra e aviso

Função da calibração da imagem da câmera

Exposição da informação da produção do tempo real do sistema (taxa, saída total, velocidade, etc. qualificados), informação histórica da produção que consulta,

Exportação e funções de salvaguarda

Gestão da permissão de acordo com a conta do início de uma sessão (por exemplo, o usuário geral da operação desabilita a permissão do ajuste do parâmetro)

Ajuste do sinal de alarme do sistema

Outras funções
