21 do tela táctil polegadas de sistema de inspeção do Ai para a detecção do defeito de superfície do copo de papel

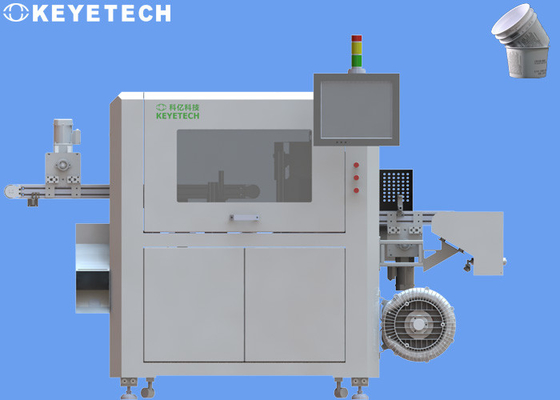

Sistema de inspeção do Ai para o copo de papel

Os critérios de teste são como segue: Padrão da inspeção

1. objeto da inspeção

Com a melhoria de condições da vida do pessoa, os copos de papel transformaram-se uma necessidade dia a dia de s nos povos ', e os povos estão perseguindo cada vez mais a boa qualidade de vida. exigências. Embora haja um tipo copos de papel anti-escaldando do apoio e copos de papel ondulados. Contudo, o custo é alto, o escapamento da água é fácil, o processo imprimindo é limitado, o processo de produção é complexo, a rigidez é pobre, o efeito imprimindo é pobre, e os copos de papel são espremidos facilmente ao empilhar os copos. O copo do papel-plástico supera as deficiências acima mencionadas na arte prévia, e fornece um copo deisolamento reforçado apoio anti-escaldando de papel, que consiga a isolação térmica, anti-escaldar, a escape-prova, a proteção da bacia do anti-aperto, a boa rigidez, a economia material, a finalidade etc.

2. Princípio da inspeção

Através do dispositivo de transtorte de acoplamento (o copo do papel-plástico precisa de ser saída em uma linha reta com a boca verticalmente, e o afastamento do produto precisa de ser mantido acima do raio da boca do copo), os produtos são estavelmente e ordenança transportada a uma estação específica, e passado então com o industrial a câmera transmite a imagem capturada do alto-pixel da amostra ao software do processamento de imagens. Após a análise de sistema, determina os bons e produtos maus, e controla os componentes pneumáticos correspondentes para remover os produtos maus, e recolhe finalmente produtos qualificados.

O software abrirá o padrão da comparação da amostra, e os pessoais da produção no local de cliente podem controlar a precisão da comparação e selecionar o padrão o mais apropriado da precisão para suas próprias condições da produção, controlando desse modo a taxa do defeito.

Na inspeção real, devido à influência do estado crítico da flutuação dos dados de alguns artigos de inspeção, conduzirá a uma determinada probabilidade da inspeção falsa do produto, que pode ser ajustado através do ajuste do parâmetro do software básico para conseguir o efeito real da inspeção. Notas:

 Os pontos pretos, manchas, cabelo, impurezas (cores diferentes) serão analisados e processados de acordo com o índice da detecção do ponto preto. A diferença do contraste deste valor cinzento deve ser maior de 40, que podem eficazmente ser detectados. Se a amostra tem manchas de óleo transparentes ou pontos pretos luz-coloridos, e a diferença cinzenta do contraste do valor é baixa (abaixo de 40), o efeito previsto da detecção não pode ser conseguido.

 Considerando a estrutura complexa do produto, na aplicação real da inspeção, pode haver uma área cega da detecção muito pequena na área de sobreposição da estrutura na imagem latente plana da lente, e a imagem não pode ser recolhida nesta área cega, assim que não pode eficazmente ser detectada.

2, instruções da câmera:

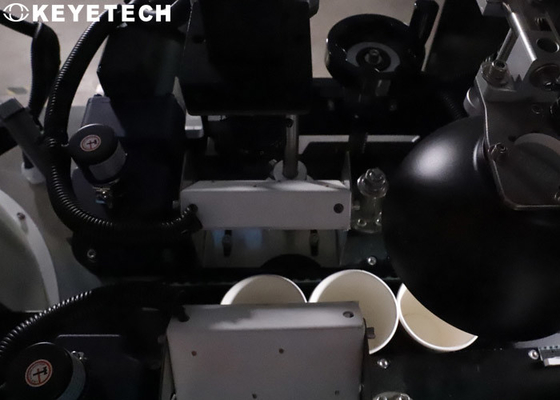

Para o plano da boca do copo, instale um grupo de câmera industrial diretamente acima do produto, e use-o com a fonte luminosa visual para recolher as imagens planas da boca do copo, da parede interna do copo, e da parte inferior do copo para a análise e o processamento.

Na área lateral exterior do corpo do copo, desde que a altura do corpo do copo excede a escala da largura de uma única câmera, é necessário dividir o corpo do copo em duas porções: as partes superiores e mais inferiores, cada parte adotam uma disposição do anel de 4 grupos de câmeras, um total de 8 grupos de câmeras, que são usadas com a fonte luminosa visual, recolhem as imagens do lado exterior do corpo do copo para a análise e o processamento.

Na parte inferior exterior do copo, a boca do corpo do copo é suspendida pela correia da adsorção do vácuo, e um grupo de câmeras industriais é instalado diretamente sob o produto, que é usado com a fonte luminosa visual para recolher as imagens da parte inferior exterior do copo para a análise e o processamento.

3. Depois que o copo do papel-plástico é detectado, a função de contagem pode ser realizada. O equipamento da detecção precisa de ser mantido e limpado regularmente durante o uso (tal como a limpeza da correia transportadora, a limpeza da câmera, etc.).

4. Captação da imagem
