GPU Computing AI Inspection System For Multi Specification Flip Cap (Sistema de inspeção de inteligência artificial com GPU)

Sistema de inspecção AI para a tampa plana de especificações múltiplas

1.Objeto da inspecção

As tampas planas são os produtos de acessório mais utilizados para produtos de garrafas, e a procura no mercado aumenta dia a dia.e várias cores são divididas em várias especificaçõesPara mais pormenores, consulte a amostra real.

A fim de realizar a detecção compatível dos produtos acima mencionados de diferentes especificações, é necessário envolver os mecanismos de automação front-end e back-end,o ajuste da posição da interface da máquina de detecção e da distância focal da câmara,E a troca do software de detecção.

2.Princípio de inspecção

Ao acoplar o mecanismo de automação front-end (o método de ligação deve ser acoplado com antecedência),a tampa plana de especificações múltiplas é transferida de forma estável e ordenada para uma estação de inspeção específica com a tampa virada para baixo;, e depois a imagem de amostra de pixel alto capturada é capturada por uma câmera industrial.determina os produtos bons e maus, e controla os componentes pneumáticos correspondentes para remover os produtos defeituosos.

O software abrirá o padrão de comparação de amostras,e o pessoal de produção no local do cliente pode controlar a precisão da comparação e selecionar o padrão de precisão mais adequado para as suas próprias condições de produção, controlando assim a taxa de defeitos.

3Detalhes da inspecção

O nosso plano de projeto adota 11 conjuntos de câmaras industriais de alto pixel e fontes de luz estroboscópica de alto desempenho,e realiza uma gama completa de inspecções visuais para detectar os defeitos de aparência dos produtos de cobertura plana de especificações múltiplasA velocidade de inspecção é de 200 peças/minuto, e o equipamento pode atingir 7* Funciona 24 horas por dia, e os produtos não qualificados podem ser automaticamente rejeitados online.

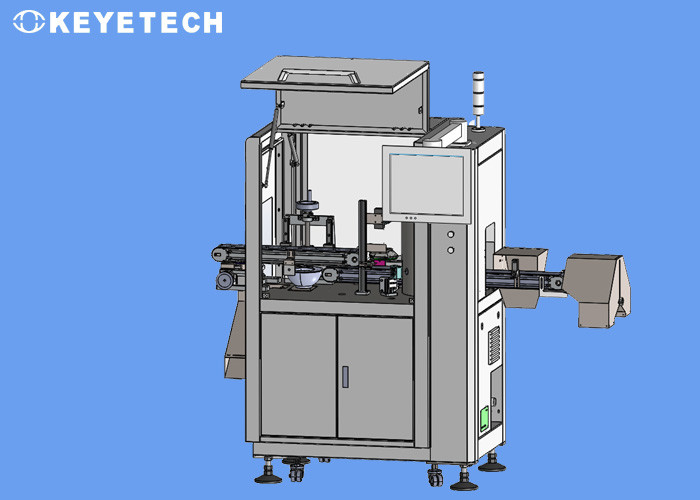

O conjunto completo de equipamentos de ensaio inclui partes mecânicas, hardware eletrónico visual e software do sistema de ensaio.A entrada e saída da máquina de ensaio podem ser integradas no mecanismo de automação (ver os desenhos de projeto para o método de ligação específico), e pode ser ligada à produção a montante e a jusante, de acordo com as necessidades de produção específicas dos clientes no equipamento do local.

1, padrão de inspecção

2, manchas negras, manchas, pelos, objetos estranhos, impurezas (cores diferentes) e mácula serão analisados e processados de acordo com o índice de detecção de manchas negras.Se a amostra apresentar manchas de óleo transparentes ou manchas pretas de cor clara, e a diferença de contraste do valor de cinza é baixa (abaixo de 40), não se pode obter o efeito de detecção.

Na inspecção real, devido à influência do estado de flutuação crítica dos dados de alguns elementos de inspecção, haverá uma certa probabilidade de inspecção falsa do produto,que pode ser ajustado através da definição de parâmetros do software do sistema para alcançar o efeito real.

2Instruções para a câmara.

• Detecção frontal da tampa do copo: através do mecanismo automático, um único produto pode entrar na estação de detecção de forma estável e ordenada.utilizado com a fonte de luz frontal visual, e a imagem é recolhida e processada sistematicamente.
• Ø Detecção da face exterior da tampa do copo: tendo em conta as características estruturais da tampa do copo, 4 conjuntos de câmaras industriais estão dispostos em forma circular na face exterior do produto,e utilizadas em conjunto com a fonte de luz visual, as imagens não interferem entre si e as imagens são processadas sistematicamente após serem recolhidas.

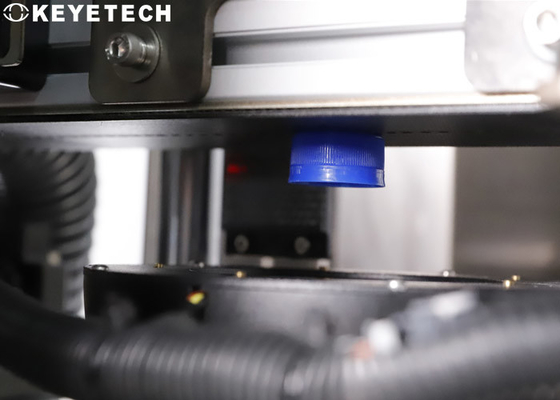

• Ø Inspecção côncava da tampa do copo: é transmitida para a estação de inspecção côncava através do mecanismo da plataforma giratória de vidro, e um conjunto de câmaras industriais é colocado debaixo do produto,que é utilizado em conjunto com a fonte de luz visual para recolher imagens para processamento do sistema.
• Ø Detecção da parte da frente (transparência) da tampa do copo: é transmitida para a estação de detecção da frente (transparência) através do mecanismo da plataforma giratória de vidro,e um conjunto de câmaras industriais é colocado acima do produto, que é utilizado em conjunto com a fonte de luz visual para recolher imagens para processamento do sistema.
• Ø Detecção do lado externo (transparência) da tampa do copo: é transmitida para a estação de inspecção do lado externo (transparência) através do mecanismo de gira-roupa de vidro,e 4 conjuntos de câmaras industriais estão dispostos em forma circular no lado externo, que é utilizado com a fonte de luz visual, e o sistema é processado após a coleta da imagem. .

3O equipamento de inspecção deve ser mantido e limpo regularmente durante a utilização (por exemplo, limpeza da correia transportadora, limpeza da chapa de vidro, limpeza da câmara, etc.),e a função de contagem pode ser realizada após a inspeção do produto acabado.

4Sobre o sistema.

(1)Parte mecânica:

A parte mecânica é o componente central do sistema, transportando todos os dispositivos de transmissão e hardware electrónico (câmaras industriais, fontes de luz, computadores industriais, ecrãs sensíveis ao toque,Caixas elétricas, etc.).

O mecanismo de giratório de vidro do equipamento pode abrir o ângulo de imagem da superfície côncava do produto,para que a câmara industrial possa efetivamente recolher imagens para análise e processamento.

(2) Parte de hardware

A parte de hardware inclui câmara, lente, fonte de luz, válvula de ar de alta velocidade, computador, ecrã táctil e outros dispositivos elétricos.

O controlo lógico geral do sistema é realizado por um chip FPGA de alta velocidade, e as funções específicas incluem:

Ø Ativar a câmara para tirar fotografias

Ø Estroboscopo da fonte de luz de disparo

Ø Peças pneumáticas de descarga de resíduos

Ø Velocidade de movimento de controlo

Ø Gestão de emergência em caso de engarrafamento do sistema semelhante

Ø Ativar a luz de alarme

Parte do software

O software é a plataforma de controlo principal do equipamento e as funções específicas são as seguintes:

Ø Ativar e desactivar a função de detecção do sistema

Ø Detecção dos parâmetros do índice e ajuste da precisão.

Ø Amostragem e armazenamento de modelos, armazenamento e recolha de informações de detecção de amostras.

Ø Função de calibração de imagem da câmara

O sistema exibe informações de produção em tempo real (taxa qualificada, produção total, velocidade, etc.), navegação de informações históricas de produção, exportação e funções de armazenamento.

Ø Gerenciar permissões de acordo com a conta de login

(Por exemplo, o usuário da operação geral desativa a permissão de ajuste de parâmetros)

Ø Funcionamento e regulação da parte mecânica do sistema

(como abertura de transportador, controlo pneumático, regulação do sinal de alarme)

Ø Outras funções

5, captura de imagem
