| Parâmetros de funcionamento do sistema |
| Dimensões |
Ver os desenhos de desenho
Para mais detalhes
|
Potência e frequência |
220V 20A 50HZ |
| Potência total |
5.0~6.0 kw |
Pressão do ar |
0.5~0.8MPa Purificador e sem óleo |
| Temperatura de funcionamento |
-20°C ~ 60°C |
Umidade de trabalho |
Humidade relativa inferior a 50% |
Os padrões de detecção são os seguintes:
| Modelo |
Câmara |
Faixa de detecção |
Conteúdo e precisão da detecção |
Precisão de detecção |
Velocidade |
| KVIS-SC10 |
1 conjunto
|
Plano da boca do copo, zona da parede interna do copo |
Manchas pretas, manchas (de cores diferentes) ≥ 0,2 mm |
99% |
150 pcs/min |
| Manchas pretas, manchas (de cores diferentes) ≥ 0,3 mm |
99% |
| Encosto, sobreposição ≥ 0,5 mm |
99% |
| 8 conjuntos |
Lado externo do corpo do copo |
Manchas pretas, manchas (de cores diferentes) ≥ 0,2 mm
Sem área de conteúdo impresso
|
99% |
| Desalinhamento do rótulo, rotulagem, danos ≥ 0,5 mm |
99% |
| 1 conjunto |
No fundo de fora do copo |
Manchas pretas, manchas (de cores diferentes) ≥ 0,2 mm |
99%
|

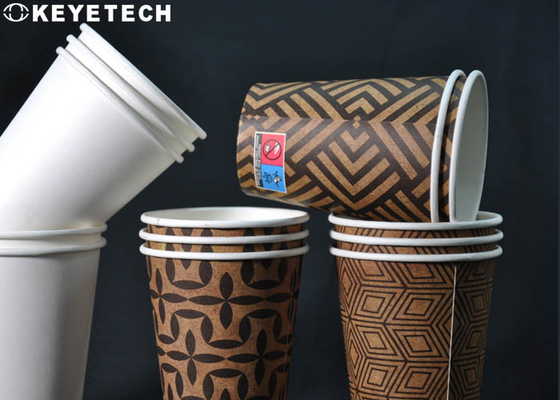

DetecçãoProdutos
As bebidas como o chá de leite pertencem a bens de consumo de massa, há muitos consumidores e o chá de leite é a categoria mais intensa e competitiva da marca na concorrência na cadeia.A aparência da embalagem do chá de leite é muitas vezes a forma importante da marca na publicidade e nas vendas, então na produção de chá de papel de suco de chá de leite, a cor, a forma e a localização do logotipo da xícara, etc., são todos importantes.Haverá diferentes identificações digitais na parte inferior do copo de papel descartávelA Keye Tech tem muitos casos de detecção em uma indústria de detecção de embalagens de bebidas que podem ser compatíveis com uma variedade de copos de papel.
Princípio de detecção

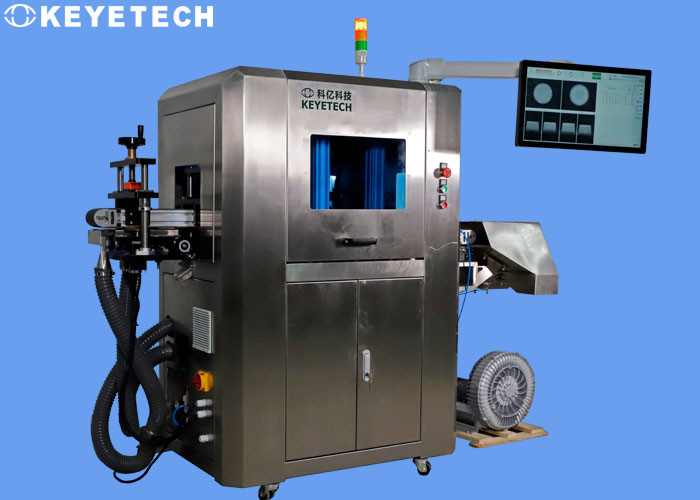

Através do dispositivo de transporte de acoplagem (o produto deve ser retirado em linha reta com a boca virada para cima e o espaçamento entre os produtos deve ser mantido acima do raio da boca do copo),Os produtos são transferidos para uma estação específica de forma estável e ordenada;, e então a imagem de amostra de pixel alto tirada pela câmera industrial é transferida para o software de processamento de imagem,e a amostra-padrão é comparada e analisada para determinar o produto bom e o produto defeituoso, e controlar o pneumático correspondente para remover os produtos defeituosos e finalmente recolher os produtos qualificados.
O software abrirá o padrão de comparação de amostras,e o pessoal de produção no local do cliente pode controlar a precisão da comparação e escolher o padrão de precisão mais adequado para as suas próprias condições de produção, controlando assim a taxa de defeitos do produto.
- Na detecção real, devido ao estado de flutuação crítica de determinados dados de elementos de detecção, o erro do produto pode resultar numa certa quantidade de produto,e pode ser ajustado através da configuração de parâmetros do software do sistema para alcançar o efeito de detecção real.
Nota:
- Manchas pretas, manchas, pelos, impurezas (de cor diferente), serão analisados de acordo com o índice de detecção de ponto negro, que é superior a 40, que pode ser detectado de forma eficaz.Se a amostra tiver uma cor transparente de óleo ou manchas pretas de cor clara paralela, a diferença de comparação da escala de cinzas é baixa (menos de 40 ou menos), não é possível alcançar o efeito de detecção esperado.
- Tendo em conta as características da estrutura do produto, na detecção real, as regiões de sobreposição estrutural em lentes planas podem ter uma gama muito pequena de regiões cegas de detecção,e a aquisição de imagem é menor do que esta zona cega, por isso não pode ser detectado de forma eficaz.
Instruções de aplicação da câmara:
Plano do copo, adicionar 1 conjunto de câmaras industriais diretamente acima do produto, com o uso de fontes de luz visuais, recolher a boca do copo,imagens planares da parede interna do copo e do fundo do copo para análise.
A área lateral externa do corpo do copo, porque a altura do corpo do copo excede o alcance de uma única câmera, precisa colocar a identidade do copo em duas partes, cada parte usa 4 conjuntos de layout de anel da câmera,um total de 8 conjuntos de câmaras, com fonte de luz visual para recolher a imagem do lado externo do corpo do copo para análise.Ponha a identidade do copo em duas partes,cada parte utiliza 4 conjuntos de layout de anel de câmara, num total de 8 conjuntos de câmaras,para detectar a área lateral externa do corpo da taça
O fundo do copo flutua através da correia de adsorção de vácuo e 1 conjunto de câmaras industriais é instalado sob o produto.É usado em conjunto com a fonte de luz visual para capturar a imagem inferior do copo para análise.
A função de contagem pode ser realizada após a detecção do produto acabado, e o dispositivo de detecção precisa ser mantido regularmente durante o uso (como a limpeza da fita transportadora, limpeza da câmera,etc..).
Imagens recolhidas por máquina real
Parede interna do copo, imagens de exemplo do fundo do copo
Imagem de exemplo do fundo do copo
Lado externo do copo exemplo imagem
