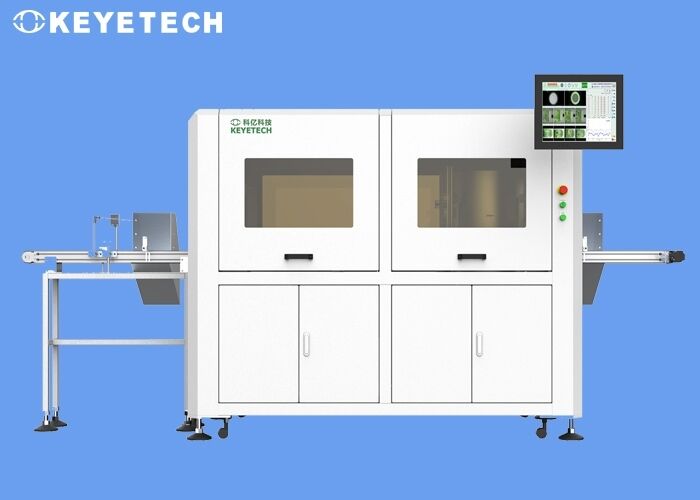

Em etiquetas moldadas pré-forme sistemas de inspeção de alta velocidade da visão para produtos de FMCG

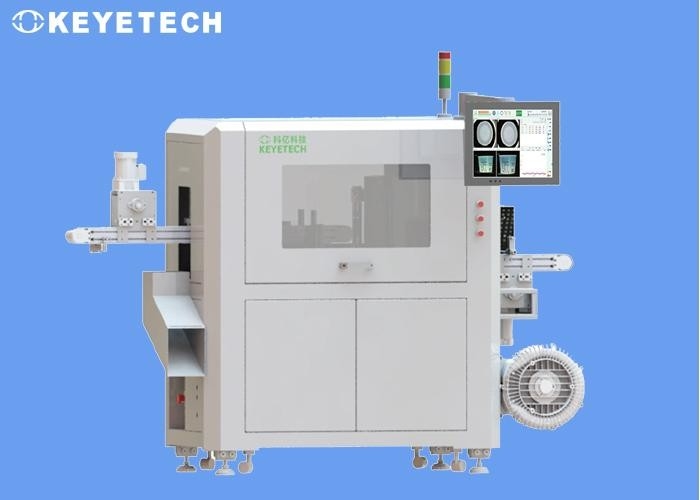

O equipamento de detecção é mostrado na figura abaixo (referência):

Os padrões de detecção são como segue:

Princípio da inspeção

Os produtos químicos diários penetraram em todos os aspectos das vidas do pessoa. Quando os povos escolhem produtos químicos diários, escolherão seus tipos de produto habituais de acordo com seus hábitos. Há cada vez mais cosméticos e fabricantes do detergente em China que escolhem garrafas plásticas etiquetadas em-molde empacotar seus próprios produtos. a tecnologia de rotulagem do Em-molde será cada vez mais amplamente utilizada nos cosméticos, nos detergentes, em indústrias químicas diárias e em outras indústrias, e será favorecida cada vez mais por consumidores. Após ter adotado a tecnologia de rotulagem do em-molde para produtos químicos diários, a imagem de tipo e o efeito da exposição do produto são melhorados.

Comparado com as etiquetas autoadesivas, reduz o fenômeno da fora-etiqueta e a taxa do desperdício, salvar o custo da rotulagem manual, e melhora a eficiência da produção. Consequentemente, porque uma parte importante do empacotamento exterior do produto, a detecção da qualidade do produto acabado é uma parte importante da produção de empacotamento do produto.

Contudo, no processo de produção, depois que o filme sopro-é moldado, não pode ser detectado separadamente. Consequentemente, no processo de produção, com as exigências da detecção do empacotamento externo, projeto de Keye Tech um grupo de programas de empacotamento totais da detecção a quebrar com a tradição. A baixa eficiência da detecção, usa a tecnologia da detecção da visão do AI para melhorar a eficiência da produção.

Detectando produtos

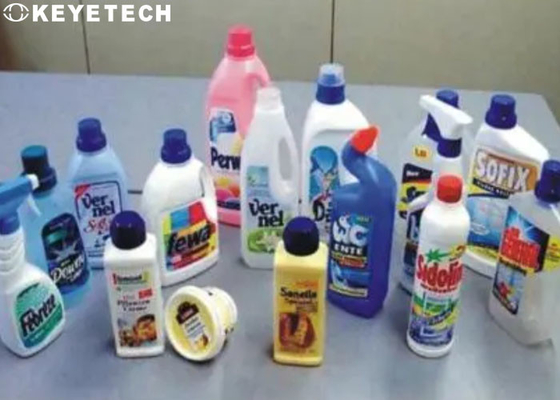

Os produtos de copo do em-molde dos PP, usados para o empacotamento químico diário, veem amostras reais para detalhes.

Princípio da detecção

Através do dispositivo de transtorte de acoplamento (o produto precisa de ser saída em uma linha reta com a boca que enfrenta para cima, e o afastamento do produto deve ser mantido acima do raio da boca do copo), os produtos são transferidos a uma estação específica em uma maneira estável e em ordem, e a imagem da amostra do alto-pixel tomada pela câmera industrial é transferida então ao software do processamento de imagens, e a amostra padrão é comparada e analisada para determinar o bom produto e o produto defeituoso, e controla a correspondência pneumática para remover os produtos defeituosos e para recolher finalmente os produtos qualificados.

O software abrirá o padrão da comparação da amostra, e os pessoais da produção no local de cliente podem controlar a precisão da comparação e escolher o padrão da precisão o mais apropriado para suas próprias condições da produção, desse modo controlando a taxa do defeito de produto.

Detectando detalhes

Nosso plano de desenvolvimento adota 14 grupos de câmeras industriais do alto-pixel e de fontes luminosas stroboscopic de capacidade elevada para realizar uma série completa da detecção visual para os defeitos da aparência do corpo da garrafa. A velocidade da detecção é 120 partes pelo minuto. O equipamento pode realizar as horas 7*24 de operação, e os produtos incompetentes podem automaticamente ser rejeitados em linha.

O grupo inteiro de detectar o equipamento inclui as peças mecânicas, hardware eletrônico visual e software básico da detecção. A entrada e a saída da máquina de detecção podem ser integradas com a linha no local do transporte (veja os desenhos de projeto para detalhes), e podem ser conectadas ao equipamento de produção ascendente e a jusante de acordo com as necessidades específicas da produção do cliente.

Composição do sistema

(1) parte mecânica:

A parte mecânica é o componente do núcleo do sistema, que leva todos os dispositivos de transmissão e hardware eletrônico (câmeras industriais,

Fonte luminosa, computador industrial, tela táctil, caixa elétrica, etc.).

A correia transportadora adota uma correia da adsorção do vácuo para fixar e fixar a amostra na superfície da correia sem deslizar, de modo que a imagem possa exatamente ser tomada.

(2) peça do hardware:

A peça do hardware inclui a câmera, lente, fonte luminosa, válvula de ar de alta velocidade, computador, tela táctil e o outro equipamento elétrico, o controle de lógica total do sistema é realizado pela microplaqueta de alta velocidade de FPGA.

Imagens recolhidas pela máquina real (veja amostras reais para detalhes):
