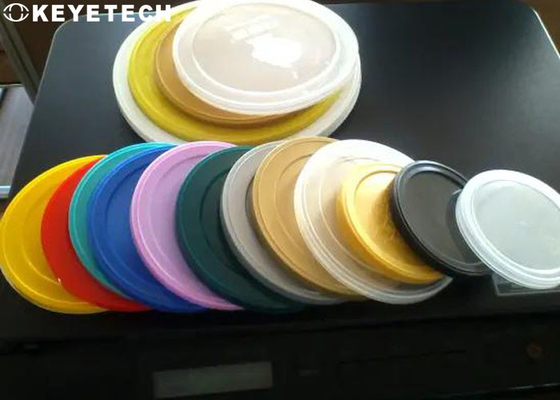

Objeto da inspeção
Este programa é principalmente vários tipos visados de pó de leite tampa dentro e cumpre as seguintes exigências do teste de acordo com necessidades de comunicação no local:
etiqueta:
1.Whether lá é uma etiqueta, se não há nenhuma etiqueta ou a etiqueta está incompleta, ele é um produto deconformação;
a etiqueta 2.The é enviesada, e o enviesamento é exigido ser maior de 0.5mm como um produto deconformação;
reproduções da etiqueta 3.For, dois ou mais folhas são exigidas ser produtos deconformação. Se dois ou mais folhas são sobrepostas completamente e para ter características óbvias, estarão detectadas como produtos deconformação.
Injeção incompleta, rebarbas, flash:
1.Injection incompleto na escala visível atrás da tampa de caixa, e a falta do material são exigidos ser maiores de 0.5mm como um produto deconformação;
2.Burrs e flash da tampa traseira da tampa de caixa, que exigem rebarbas e piscam do que 0.5mm para ser produtos incompetentes.
Anel de abertura incompleto, quebrado, faltando
anel 1.Opening incompleto: A falta do material maior de 0.5mm é incompetente
anel 2.Opening quebrado: rachar-se maior de 1mm é incompetente
falta 3.Opening: o anel de falta é incompetente
Punho da colher do pó de leite, quadro, desaparecidos
1.Missing o punho ou para segurar quebrado é incompetente
2.Missing o quadro ou quadro quebrado é incompetente
Sobre o sistema
- O equipamento pode realizar o controle centralizado e fornecer o estado da produção do tempo real;
- Se há os produtos cinco ou mais incompetentes rejeitados em seguido, o equipamento de teste enviará um sinal de parada programada ao anfitrião, e um alarme notificará os mecânicos para confirmar se há uns problemas com os componentes do anfitrião, e restauração e começo depois que os problemas são eliminados;
Sumário

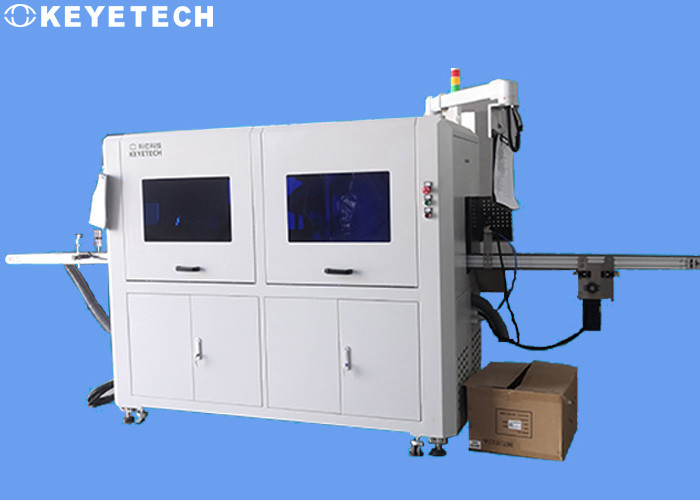

O sistema inteiro integra mecanismos mecânicos, o software ótico visual do hardware e de sistema de inspeção, rejeção do produto defeituoso e dispositivos da contagem. A velocidade da inspeção do equipamento é combinada inteiramente à velocidade no local da produção, e há um grande excesso da velocidade para uma expansão mais atrasada. A entrada da máquina da inspeção e da saída pode ser integrada com a linha no local do transporte do cliente, e o equipamento pode ser operado as horas 7*24 um o dia, que melhora extremamente a eficiência da produção.

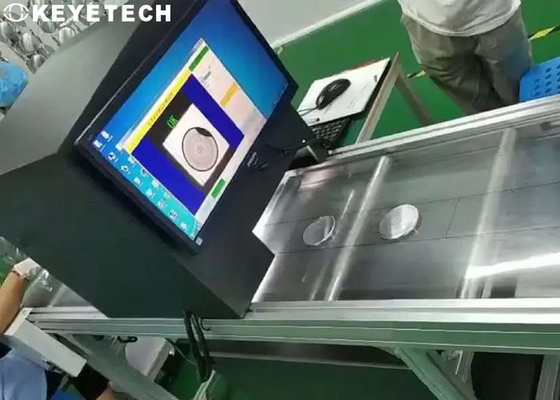

Ordenhe o equipamento da inspeção da tampa do pó, com a câmera industrial do alto-pixel que processa a lente industrial, a detecção detalhada de defeitos na etiqueta do tampão do pó de leite, a boca do fácil-à-rasgo, a colher do pó de leite, a boca da mudança, etc. Depois que o sistema recolhe a imagem da amostra, está comparado com o modelo estandardizado através do software do processamento de imagens após a análise, os bons e produtos maus são julgados, e os produtos defeituosos são eliminados automaticamente em linha. Depois que o produto acabado é detectado, a função de contagem pode ser realizada, e a contagem é exata. O software abrirá o padrão da comparação da amostra, e os pessoais da produção no local de cliente podem controlar a precisão da comparação e escolher o padrão da precisão o mais apropriado para suas próprias condições da produção, desse modo controlando a taxa do defeito.
Detalhes da inspeção
1, o sistema inteiro inclui as peças mecânicas, o hardware eletrônico visual e o software de sistema de inspeção. Ambos os partidos precisam de predeterminar a altura da linha do transporte para facilitar o embarcadouro no local do equipamento.
2, de acordo com as necessidades do cliente da extremidade, o número de câmeras usadas e o índice correspondente da inspeção são determinados de acordo com as exigências desta inspeção. A seguinte tabela é a precisão do índice da inspeção.
|
Número de câmera
|
Espaço da inspeção
|
Índice da inspeção
|
Precisão da detecção
|
Número de câmera
|
Taxa de erro
|
Capacidade
|
| grupo 4 |
Área lateral
|
Ponto preto, queimadura
|
≥0.2mm |
≥99% |
<0.5% |
150Pcs/mins
|
|
Injeção incompleta, aproximadamente
|
≥0.5mm |
| 1 grupo |
Etiqueta inferior
|
Com etiqueta ou não, sobrepondo
|
|
≥99% |
<0.5% |
|
Posição errada, diferença
|
≥0.5mm |
≥99% |
<0.5% |
| 1 grupo |
bordo
|
Injeção incompleta
|
≥0.5mm |
≥99% |
<0.5% |
| grupo 2 |
Quadro da colher
|
Com quadro ou não
|
|
≥99% |
<0.5% |
|
Com punho ou não
|
| grupo 2 |
Anel de abertura
|
Com o anel ou não
|
≥0.5mm |
≥99% |
<0.5% |
|
Injeção incompleta
|
≥0.5mm |
≥99% |
<0.5% |
- Coloque o produto no material da dianteiro-fase que entrega e que transporta o mecanismo pelo auto-aperto, e funda os dois produtos em uma fileira através do cilindro 1/2 do empurrador e incorpore a estação da inspeção;
- Ø a primeira estação da inspeção: instale um grupo de câmeras e de sistema ótico para detectar os defeitos da etiqueta na parte superior da tampa, e levante o produto através do transporte 2 do vácuo, para instalar a câmera da inspeção e a fonte luminosa na parte inferior para realizar o trabalho da inspeção;
- Ø a segunda estação da inspeção: instale um grupo de câmeras e de sistemas óticos. Após as passagens do produto através do transporte 2 do vácuo, entra no transporte 3, isto é, incorpora a segunda estação da inspeção. A câmera da inspeção e a fonte luminosa são instaladas na parte superior para detectar defeitos na tampa. Detecção
- Ø a terceira estação da inspeção: Instale oito grupos de câmeras e um grupo de sistemas óticos. Esta estação da inspeção realiza a detecção de defeitos na escala da colher, do suporte, da boca do fácil-à-rasgo, e da periferia da tampa.
O equipamento de teste precisa de ser mantido e limpado regularmente durante o uso (tal como a limpeza da correia transportadora, a limpeza da câmera, etc.). O equipamento de teste próprio não causará fontes secundárias da poluição (tais como restos, a espuma fina, etc.) às amostras testadas.
