Detecção em linha do folha de Flandres do metal do Ai para PCes do tampão Closures150-300/minuto

Sobre o Sysytem

Devido a sua resistência de oxidação forte, os estilos diversos e a impressão excelente, recipientes de empacotamento do folha de Flandres são populares entre clientes e são amplamente utilizados no empacotamento de alimento, no empacotamento farmacêutico, nas necessidades diárias que empacotam, no instrumento que empacotam, no empacotamento industrial, etc.

Muitas vantagens de recipientes de empacotamento do folha de Flandres, tais como de grande resistência, boa formabilidade, e a compatibilidade forte do produto, estabeleceram uma boa reputação no mercado internacional. Consequentemente, todos os países unem geralmente a importância a este tipo de empacotar o recipiente, que é a folha de empacotamento do metal o maior no mundo. De acordo com as exigências diferentes da indústria de empacotamento, a espessura do material do folha de Flandres, a quantidade de chapeamento da lata, e as propriedades mecânicas têm necessidades diferentes.

Porque o feedback do mercado é bom, a saída é grande, e o espaço de aplicação é relativamente largo, os fabricantes terão umas exigências de teste mais altas para a tampa do folha de Flandres que empacota, e é necessário usar o equipamento de teste profissional para conduzir testes totais da tampa do folha de Flandres. Usado para abençoar a imagem de tipo e para manter a credibilidade incorporada.

Caso da referência

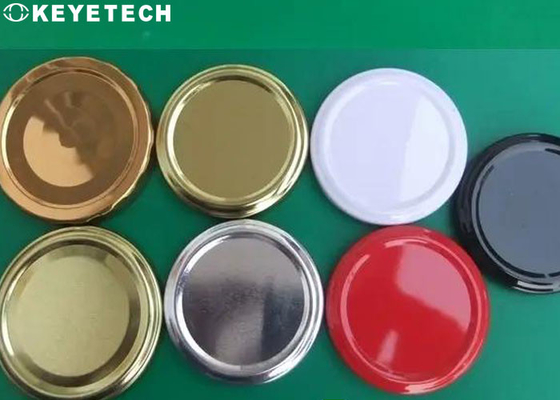

• Detecção de superfície superior de tampa do folha de Flandres: detecte pontos pretos, riscos, e defeitos da gota da pintura na superfície superior da tampa. Uma câmera é equipada aqui;
• Detecção de Ø dentro da tampa do folha de Flandres: detecte se o colar branco dentro da tampa se está projetando, pontos pretos no interior, objetos estrangeiros, bordas brancas extra na borda da tampa, e pintura fora da borda da tampa. Uma câmera é equipada aqui;
• Detecção do lado da tampa do folha de Flandres de Ø: detecte pontos pretos, riscos, casca da pintura, e objetos estrangeiros em torno dos lados. Quatro câmeras são equipadas aqui;
• Ø o sistema inteiro é projetado para a inspeção completa de tampas do folha de Flandres. Os três grandes módulos na superfície superior, dentro da tampa e em torno dos lados podem individualmente ser instalados ou não, e os clientes podem escolher sós.

Sumário

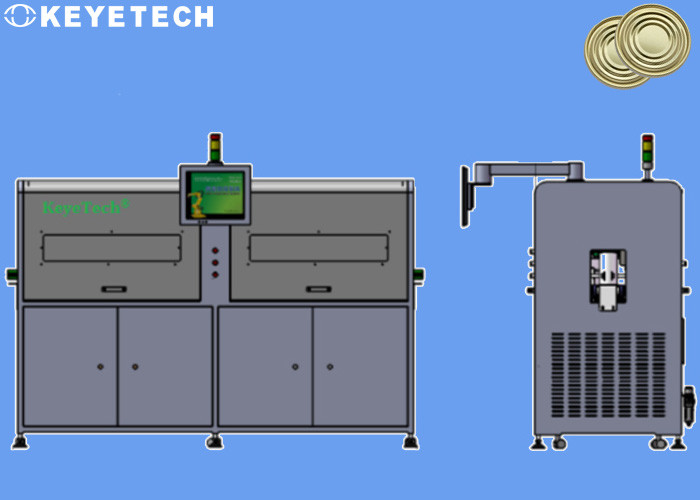

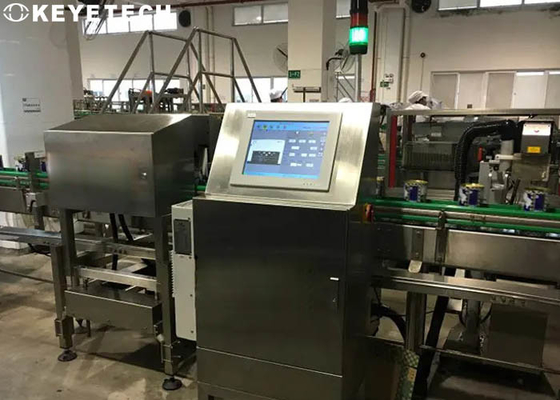

O equipamento total integra mecanismos mecânicos, o software ótico visual do hardware e de sistema de detecção, rejeção do produto defeituoso e dispositivos da contagem. A velocidade normal da detecção é 150 partes pelo minuto. A entrada e a saída da máquina da detecção podem ser integradas com a linha no local do transporte do cliente. O equipamento pode ser realizado. Corre as horas 7*24 um o dia, que melhora extremamente a eficiência da produção.

Equipamento da inspeção da tampa do folha de Flandres, equipado com os 6 grupos de câmeras industriais do alto-pixel, para detectar detalhadamente a aparência de defeitos da tampa do folha de Flandres. Depois que o sistema recolhe imagens da amostra, o software do processamento de imagens e as amostras estandardizadas estão comparados e analisados para determinar bons e produtos defeituosos. O produto defeituoso é rejeção automática em linha detectada, função de contagem pode ser realizado após a inspeção do produto acabado, contando a taxa de precisão é 100%. O software abrirá o padrão da comparação da amostra, e os pessoais da produção no local de cliente podem controlar a precisão da comparação e escolher o padrão da precisão o mais apropriado para suas próprias condições da produção, desse modo controlando a taxa do defeito.

Detalhes da inspeção

1. O grupo inteiro de equipamento da inspeção inclui as peças mecânicas, o hardware eletrônico visual e o software de sistema de inspeção. Ambos os partidos precisam de predeterminar a altura da linha do transporte para facilitar o embarcadouro no local do equipamento.

2. De acordo com as necessidades do cliente da extremidade, o número de câmeras usadas e o índice de correspondência do teste são determinados de acordo com as necessidades do cliente da extremidade. A seguinte tabela é para a referência somente.

3, padrão da inspeção

4. A função de contagem pode ser realizada depois que o produto acabado está testado, e a taxa de precisão de contagem é 100%.

5. O equipamento de teste precisa de ser mantido e limpado regularmente durante o uso (tal como a limpeza da correia transportadora, a limpeza da câmera, etc.). O equipamento de teste próprio não causará fontes secundárias da poluição (tais como restos, a espuma fina, etc.) às amostras testadas.

6, amostras da captação da imagem

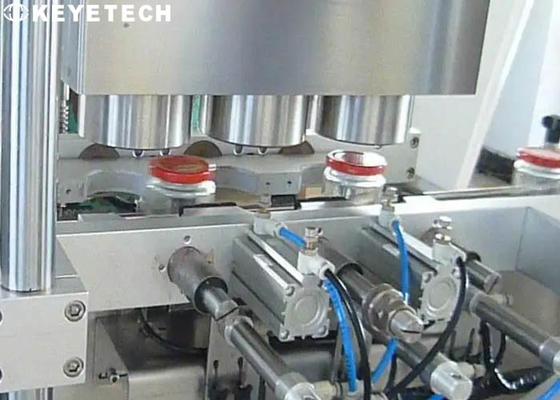

1. Parte mecânica

A peça da transmissão é o componente do núcleo do sistema, que leva todos os dispositivos de transmissão e hardware eletrônico (câmeras industriais, fontes luminosas, computadores industriais, telas tácteis, caixas elétricas, etc.).

2. Hardware eletrônico

A peça eletrônica do hardware inclui 6 câmeras industriais, 6 lentes industriais, 3 grupos de fontes instantâneas stroboscopic, 3 grupos de disparadores, um grupo de válvulas de solenoide (rejeite o desperdício), uma caixa de controle elétrica do sistema (responsável para o controle elétrico e de lógica), e uma luz do alarme da três-cor, um tela táctil de 17 polegadas.
