Sistema de inspeção plástico das tampas do café com a câmera industrial alta de Piexl

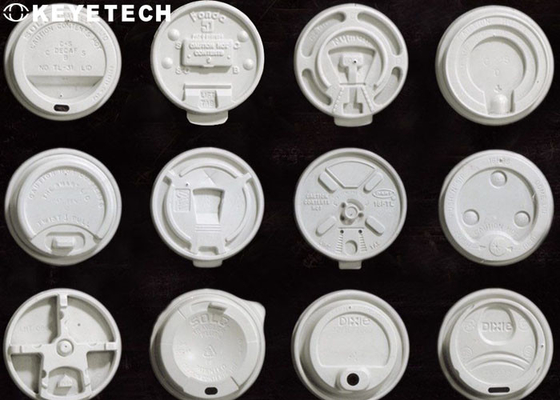

Objeto da inspecção

Os produtos de tampa de copo de plástico branco são tampas comumente usadas no mercado. São usados principalmente em várias lojas de bebidas, como chá de leite, bebidas de frutas, café, etc.,ou em várias bebidas sólidas embaladasEm um ambiente de vida acelerado ou tempo de descanso descontraído, as tampas de copos de PP podem ser consideradas um ótimo consumo, o que incentiva continuamente os fabricantes a acelerar a produção.Devido ao aumento da frequência de utilizaçãoO problema é que a altura máxima de detecção é de cerca de 23 mm e o diâmetro do copo é de cerca de 92 mm.A compatibilidade pode ser determinada de acordo com os requisitos de detecção..

Princípio de inspecção

Através do sistema de transporte, a tampa virada para baixo é transferida para uma estação específica de forma estável e ordenada,e então a imagem de amostra de pixel alto tirada pela câmera industrial é transferida para o software de processamento de imagem, e a amostra-padrão é comparada e analisada para determinar se o produto é bom ou não.e finalmente recolher produtos qualificados.

O software abrirá o padrão de comparação de amostras,e o pessoal de produção no local do cliente pode controlar a precisão da comparação e escolher o padrão de precisão mais adequado para as suas próprias condições de produção, controlando assim a taxa de defeitos.

Detalhes da inspecção

The system equipped with 14 sets of high-pixel industrial cameras and high-performance stroboscopic light sources to conduct a full range of visual inspections for the appearance defects of cup lid productsA velocidade de inspecção é de 6000-7000 por hora, e o equipamento pode atingir 7*24 funciona 24 horas por dia, e os produtos não qualificados podem ser automaticamente rejeitados online.

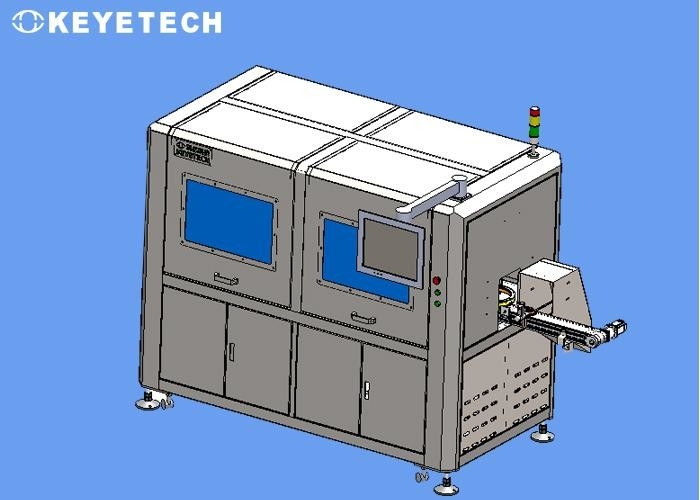

O sistema completo inclui partes mecânicas, hardware eletrónico visual e software do sistema de ensaio.A entrada e saída da máquina de ensaio podem ser integradas na linha de transporte no local (ver os desenhos de projeto para mais detalhes)Os equipamentos de produção (como a remoção eletrostática de poeira, a remoção de resíduos, a remoção de resíduos, etc.)desinfecção e outros equipamentos de linha de produção).

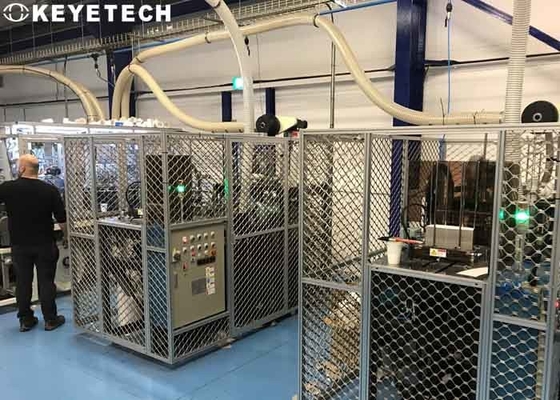

Linha de trabalho de inspecção de referência:

Norma de inspecção

No ensaio real, devido ao estado de flutuação crítica de alguns dados do item de ensaio, pode ser ajustado através da configuração de parâmetros do software do sistema para alcançar o efeito real.

As manchas pretas, manchas, pelos, objetos estranhos, impurezas (cores diferentes) e materiais queimados serão analisados e processados de acordo com o índice de detecção de manchas pretas.A diferença de contraste do valor de cinza deve ser superior a 40Se a amostra apresentar manchas de óleo transparentes ou manchas pretas claras e a diferença de contraste entre os valores de cinza for baixa (abaixo de 40), o efeito de detecção não pode ser alcançado.

Devido às características estruturais complexas do produto, em aplicações de inspecção reais,Pode haver uma zona cega de detecção muito pequena na área de junção e na área de sobreposição estrutural da imagem da lente planarA colecção de imagens não pode estar dentro do intervalo da zona cega, por isso a detecção eficaz não pode ser realizada.É difícil detectar arranhões e problemas de esmagamento na superfície da tampa do copoComo o contraste do valor cinzento na imagem visual é menor do que o padrão de detecção, a característica não é muito óbvia, por isso não pode ser efetivamente detectada.

As nossas vantagens
