Sistema automatizado ótico do equipamento da inspeção do ODM Ai para o tampão Clousre do ANIMAL DE ESTIMAÇÃO

Padrão da inspeção

Objeto da inspeção

O produto de tampão do enema da glicerina, dividido em duas estruturas do tamanho, a indústria dos subministros médicos, os tamanhos específicos do produto é como segue (para ver amostras reais para detalhes):

O TAMPÃO A, a altura é 14.6mm, o diâmetro máximo da tampa é 9.9mm

O TAMPÃO B, a altura é 15.0mm, o diâmetro máximo da tampa é 9.0mm

Para conseguir o teste de compatibilidade dos dois produtos acima, precisa de envolver o ajuste do mecanismo do transporte de materiais e do trilho de guia, o ajuste de posição da relação da máquina da inspeção, o ajuste do foco da câmera, e a aplicação de comutação do software da detecção. No uso real, os pessoais no local do cliente precisam de ser proficientes na operação.

Sumário

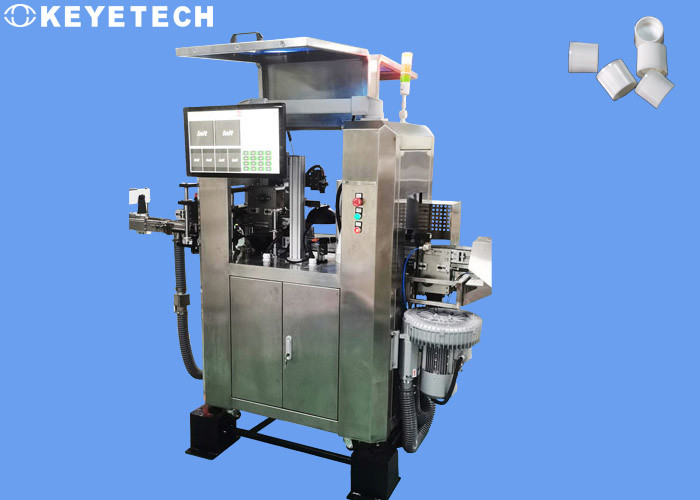

O sistema inteiro é uma máquina da inspeção visual para os tampões do bordo, que integre o equipamento da gestão do tampão, transportando o mecanismo, o hardware de sistema visual e o software da inspeção, e o dispositivo da rejeção do produto defeituoso. A velocidade máxima da inspeção é aproximadamente 30.000 partes/hora, e o equipamento pode conseguir as horas 7*24. Operação, melhorando extremamente a eficiência da produção.

O equipamento da inspeção é equipado com um total de 6 grupos de câmeras industriais do alto-pixel para detectar detalhadamente a aparência dos defeitos do produto. Depois que o sistema recolhe imagens da amostra, o software do processamento de imagens está comparado com as amostras estandardizadas para determinar bons e produtos defeituosos, e os produtos defeituosos são eliminados automaticamente em linha. , O software abrirá o padrão da comparação da amostra, e os pessoais da produção no local de cliente podem controlar a precisão da comparação e escolher o padrão da precisão o mais apropriado para suas próprias condições da produção, desse modo controlando a taxa do defeito.

Nos testes reais, devido ao estado crítico da flutuação de determinados dados de teste do artigo que afetam o julgamento, causará uma determinada probabilidade do misdetection do produto, que possa ser ajustada através do ajuste do parâmetro do software básico para conseguir o efeito real.

As características do defeito (cores diferentes) como os pontos pretos, manchas, cabelo, impurezas, etc., serão analisadas e processadas de acordo com o índice da detecção do ponto preto. A diferença no contraste cinzento do valor deve ser maior de 40 (se pode compreender como: coloque a amostra em uma distância de um braço), aproximadamente 30cm ou mais, a característica do ponto preto pode ser considerada visualmente), que pode eficazmente ser detectada. Se a amostra tem manchas de óleo transparentes ou pontos pretos claros, e a diferença cinzenta do contraste do valor é baixa (abaixo de 40), o efeito da detecção não pode ser conseguido.

Devido às características estruturais complexas do sistema, em aplicações reais da inspeção, haverá alguma área cega na área de sobreposição da estrutura da imagem latente planar da lente, e a coleção da imagem não pode estar dentro da escala da área cega, assim que a inspeção eficaz não pode ser executada.

Princípio de funcionamento das câmeras

• Detecção de superfície côncava. O produto é entregado à estação da inspeção em uma maneira estável e em ordem com a tampa que enfrenta para cima através da máquina tampando de acoplamento. Um grupo de câmeras industriais é instalado na parte superior do produto e usado com a fonte luminosa visual para recolher a imagem côncava do produto para a análise e o processamento.
•
• Fora da detecção, tomando em consideração as características estruturais do produto, 4 grupos de câmeras são exigidos para formar o lado exterior do anel para detectar, para cooperar com o uso de fontes luminosas visuais, e a imagem latente não interfere um com o otro. A análise de sistema e o processamento são

•
• A detecção de superfície superior, o produto incorpora o mecanismo de vidro da plataforma giratória na parte traseira do equipamento, abre o ângulo de visão da superfície superior do produto, e instala um grupo de câmeras industriais sob o sistema para cooperar com a fonte luminosa visual para recolher a imagem de superfície superior do produto para a análise e o processamento.
•
• Depois que o produto acabado é testado, a função de contagem e binning pode ser realizada. O equipamento de teste precisa de ser mantido regularmente e limpado durante o uso (tal como a limpeza da correia transportadora e da placa de vidro, a limpeza da câmera, etc.).

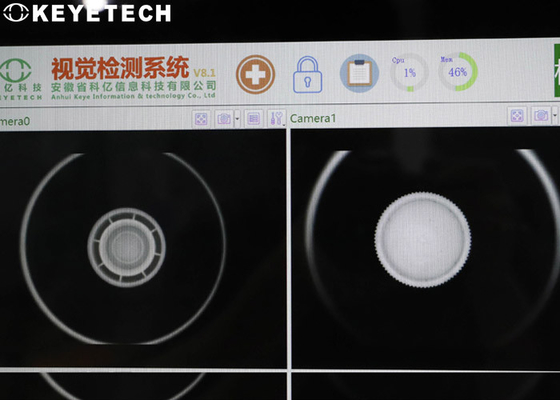

Amostras da captação da imagem
