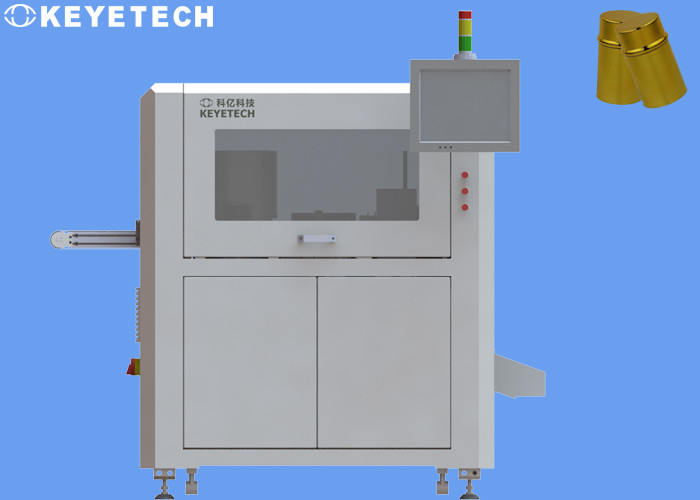

Sistema automático completo de máquina de inspecção de IA para tampas de garrafas de vinho de plástico

Sistema automático completo de máquina de inspecção de IA para tampas de garrafas de vinho de plástico

Objeto da inspecção

Os produtos de tampa de garrafas de vinho, material plástico, são divididos em uma variedade de especificações de aparência, utilizados para embalagens na indústria das bebidas espirituosas,O tamanho específico do produto é indicado na amostra efetiva.

Resumo

A Keye Technology desenvolveu um conjunto completo de planos de funcionamento para a cobertura de vinho.Hardware e software de inspecção do sistema visualA velocidade de inspecção é de 100-120 peças/ em cerca de minutos, o equipamento pode funcionar 7*24 horas por dia, o que melhora muito a eficiência da produção.

O equipamento de inspecção da tampa do vinho está equipado com 10 conjuntos de câmaras industriais de alto pixel para detectar de forma abrangente os defeitos de aparência da tampa do vinho.Depois que o sistema recolhe a imagem de amostra, o software de processamento de imagem e a amostra normalizada são comparados e analisados para determinar os produtos bons e defeituosos,e os produtos defeituosos são detectados on-line Automaticamente rejeitar, o software abrirá o padrão de comparação de amostras, o pessoal de produção no local do cliente pode controlar a precisão da comparação,escolher a norma de precisão mais adequada à sua própria situação de produção, e controlar a taxa de defeito.

Detalhes dos ensaios

1, Padrão de ensaio

• No ensaio real, devido ao estado de flutuação crítica de determinados dados do elemento de ensaio que afetam o julgamento, causará uma certa probabilidade de detecção errada do produto,que pode ser ajustado através da definição de parâmetros do software do sistema para alcançar o efeito real.
• Ø As manchas pretas, manchas (espuma de tinta), pelos, mosquitos, impurezas e outros objetos estranhos malignos (de cores diferentes) serão analisados e tratados de acordo com o índice de detecção de manchas pretas.A diferença no contraste do valor de cinza deve ser superior a 40 (pode ser entendida como: A amostra é colocada a uma distância de um braço, cerca de 30 cm ou mais, e a característica da mancha preta pode ser vista visualmente), que pode ser efetivamente detectada.Se a amostra apresentar manchas de óleo transparentes ou manchas pretas claras, e a diferença de contraste do valor de cinza é baixa (abaixo de 40), não se pode obter o efeito de detecção.
• Devido às características estruturais complexas do produto, em aplicações de inspeção reais, haverá uma certa área cega na área de sobreposição da estrutura da imagem da lente planar,e a coleção de imagens não pode ser efetivamente detectada.

A área cega da câmara

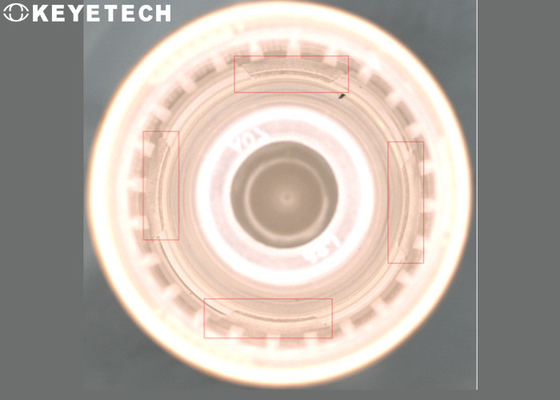

Há um ponto cego na área abaixo do degrau da estrutura interna que está bloqueado

Há uma zona cega na área plana abaixo da boca do plugue interno

(Caso seja necessária a detecção, pode ser adicionado um conjunto de câmaras para alcançar o efeito de detecção.)

Há áreas cegas na parede externa e área da parede interna da boca do plugue interno
