Sistema automático da visão por computador da inspeção da qualidade do PBF para a relação KVIS-G de USB

Características do equipamento:

Princípio da inspeção

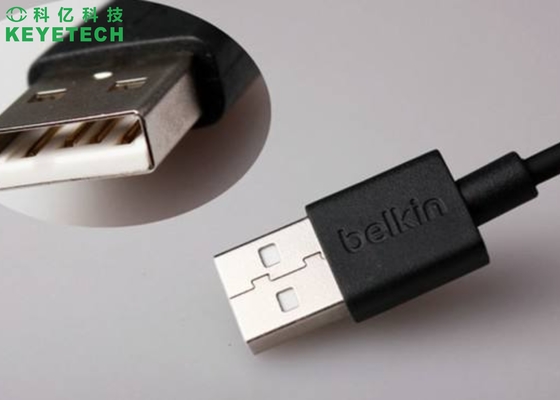

Com a popularidade e o melhoramento graduais dos equipamentos eletrônicos, as relações de USB são amplamente utilizadas como a transmissão de dados e as linhas de dados em produtos de uma comunicação da informação tais como computadores pessoais e dispositivos móveis, e são estendidas ao equipamento fotográfico, tevês digitais (caixas de set-top), consoles do jogo e outro relacionaram o campo.

Como um produto auxiliar que seja vital aos produtos eletrônicos, a procura do mercado é grande, mas a qualidade desigual causou o descontentamento entre muitos consumidores. Muitos fabricantes estão cientes de tais problemas. Contudo, não há nenhuma melhor solução aos problemas da inspeção manual tradicional da qualidade tais como a baixa eficiência e a baixa precisão. Baseado na situação acima, nossa empresa desenvolveu um sistema de inspeção visual em linha para a relação de USB. Fundamentalmente resolve os problemas da inspeção manual da qualidade, impede os problemas subjetivos da detecção humana de relações de USB, e realiza a detecção e a remoção em linha inteiramente automatizadas de relações de USB.

1. Adopt avançou a tecnologia da inspeção visual da imagem para realizar a inspeção total da relação de USB no estado do movimento, para identificar produtos defeituosos e para realizar a rejeção automática.
2. Escala da detecção: detecte exatamente a forma, o modelo, a cor, a linha identificação da máquina, as manchas, os cantos de falta, a borda ondulada, e outros defeitos na relação de USB
3. Velocidade da detecção: 180-250 partes pelo minuto
4. Características do produto: Uma câmera de cor da elevada precisão é usada para a detecção do pixel-nível de desgaste e de riscos na relação de USB. O sistema de detecção desenvolvido independentemente por nossa empresa pode realizar funções de detecção diferentes de acordo com produtos diferentes e exigências.
5. l o ponto inicial da área está acima de 0,5 milímetros de ² e pode ser ajustado.
6. l a precisão da detecção é maior de 99,5%, e a taxa falsa da rejeção é menos de 2%

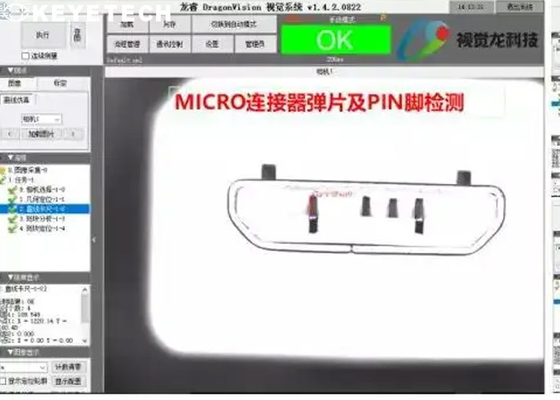

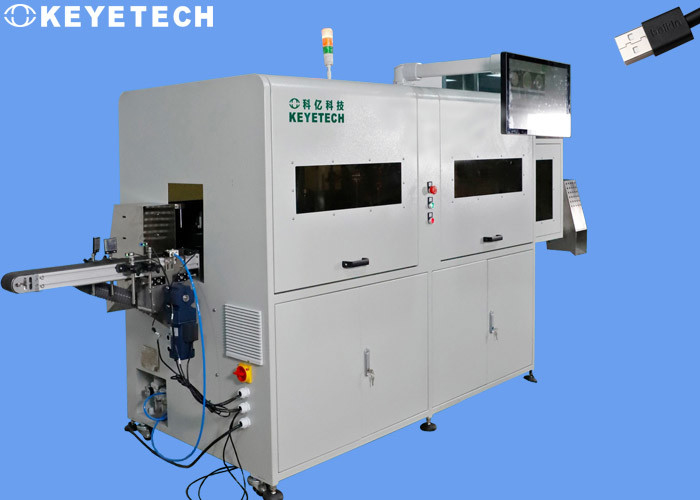

O sistema usa 4 câmeras industriais a alta definição para tomar imagens da parte dianteira e para trás dos porta usb nos canais de A e de B da linha de produção e para indicá-los no tempo real. O sistema usa a tecnologia de aprendizagem profunda do AI para aprender automaticamente as características dos defeitos de superfície do porta usb, para realizar o julgamento rápido, a detecção do tempo real, a eliminação do tempo real e as outras funções. O sistema tem as características da precisão alta da detecção, da baixa detecção faltada e da baixa taxa falsa da detecção. O software vem com estatísticas e funções do armazenamento da imagem do defeito, monitoração de tempo real da operação da linha de produção, e detecção oportuna de linha de produção problemas.

Índice do teste:

(1) forma: borda lisa, borda ondulada

(2) cor da relação de USB. (As relações de cores diferentes têm funções diferentes)

(3) a linha identificação da máquina não é estandardizada;

Ambiente da inspeção:

Deve estar em uma oficina seca e ventilada com uma temperatura ambiente de -15°C a +30°C e uma humidade relativa de 50% a 80%, longe dos fontes de calor, e mais de 20 cm longe da terra e das paredes. Evite ser afetada por substâncias corrosivas tais como o ácido, o alcaloide, o óleo, etc., não o coloque no aberto, não o evite a luz solar direta, e não tocam na terra.
