Dispositivos do aoi dos sistemas de inspeção industriais da pá do ventilador elétrico do ODM para a detecção do defeito

3, espaço da inspeção

Descrição do produto da inspeção

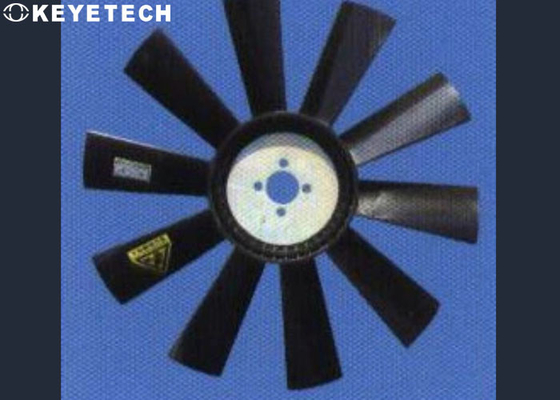

Com a popularidade de dispositivos elétricos, cada vez mais as casas e os escritórios estão usando o equipamento elétrico. Como um componente do equipamento elétrico, as pás do ventilador de dispositivos elétricos jogam um papel chave em dispositivos elétricos. A pá do ventilador é uma ferramenta para refrigerar e dissipar o calor em dispositivos elétricos. Pode proteger os dispositivos elétricos durante o uso e impedir as neutralizações e os fogos do fio causados superaquecendo.

Espaço da inspeção

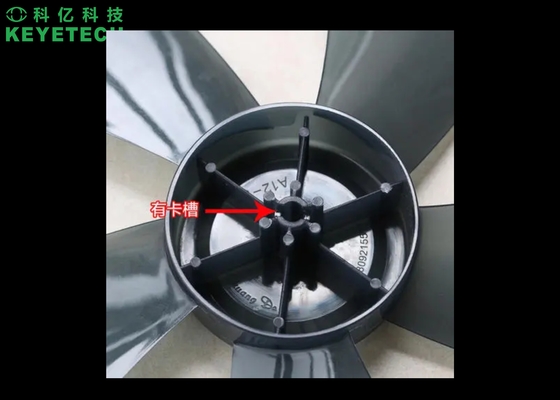

1 as inserções da pá do ventilador é instalado no sentido correto e não coberto pela resina. (A direção errada da inserção fará com que o cliente seja incapaz de instalar)
2. Os números e as fontes do texto no coração do fã da folha do fã estão completos (A fonte incompleta na pá do ventilador é considerada como defeituosa na aparência)
3. A marca da fonte e da rotação de DENSO no coração do fã da folha do fã está completa (As fontes e as marcas incompletas da rotação na pá do ventilador são consideradas como defeituosas na aparência)
quebras 4.No, encolhimento e rebarbas no fora do furo de alimentação no núcleo do fã (Tais defeitos encurtarão a vida útil das pás do ventilador)
5. Nenhuns clarear, corpo estranho, e rebarbas de enchimento na parte dianteira e para trás da pá do ventilador (Tais defeitos causarão a aparência pobre e o equilíbrio dinâmico alto)
6. Nenhuns queimadura, insuficiente enchimento, colisões e rebarbas nas junções da resina do anel exterior da pá do ventilador. (Tais defeitos causarão a aparência pobre e o equilíbrio dinâmico alto)
7. Nenhuma depressão dentro da posição da ejeção do pino do ejetor sobre o núcleo do fã (Tais defeitos causarão a aparência pobre e o equilíbrio dinâmico alto)

Estado geral do sistema de detecção

O equipamento total integra mecanismos mecânicos, o hardware ótico visual e o software de sistema de detecção. A velocidade normal da detecção é 4 pelo minuto (porque o equipamento é de duplo canal, esta velocidade está a uma velocidade dos dois canais junto), e o equipamento pode realizar as horas 7*24 de operação, que melhora extremamente a eficiência da produção.

Equipamento da inspeção da pá do ventilador elétrico, com 14 grupos de câmeras industriais do alto-pixel, inspeção da dobro-estação, inspeção detalhada de defeitos da aparência da pá do ventilador. Depois que o sistema recolhe imagens da amostra, o software do processamento de imagens está comparado e analisado com amostras estandardizadas para determinar bons e produtos defeituosos. O alarme em linha para produtos defeituosos, função de contagem pode ser realizado após a detecção do produto acabado, contando a taxa de precisão é 100%. O software abrirá o padrão da comparação da amostra, e o operador no local de cliente pode controlar a precisão da comparação e escolher o padrão da precisão o mais apropriado para suas próprias condições da produção, desse modo controlando a taxa do defeito.

Espaço da inspeção

1, o grupo inteiro de equipamento da inspeção inclui as peças mecânicas, o hardware eletrônico visual e o software de sistema de inspeção. Ambos os partidos precisam de predeterminar a altura da linha do transporte para facilitar a conexão no local do equipamento.

2, este equipamento precisam de determinar o número de câmeras a ser usadas e o índice correspondente da inspeção de acordo com as exigências finais do cliente. A seguinte tabela é para a referência somente.

4, a função de contagem podem ser realizados depois que o produto acabado está inspecionado, e a taxa de precisão de contagem é 100%.

5, o equipamento de teste precisam de ser mantidos e limpado regularmente durante o uso (tal como a limpeza da correia transportadora, a limpeza da câmera, etc.). O equipamento de teste próprio não causará fontes secundárias da poluição (tais como restos, a espuma fina, etc.) às amostras testadas.

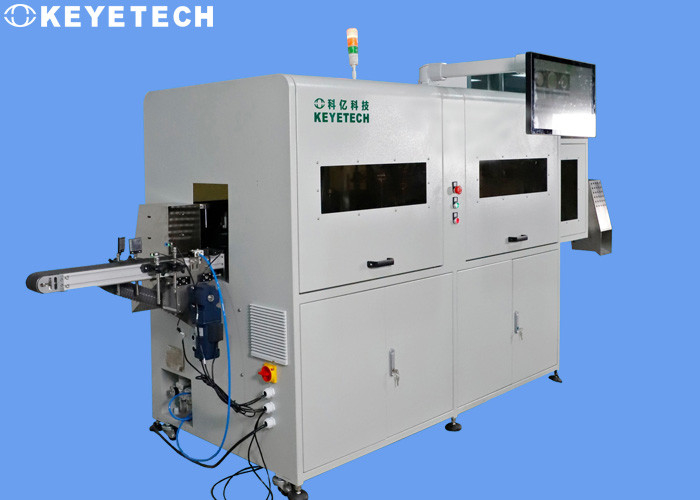

6, imagem esquemática do equipamento

• Ø o equipamento tem um quadro mecânico independente da estrutura, e a tabela de funcionamento tem uma tampa protetora (o plexiglás ou o aço carbono pulverizaram o material) para assegurar a segurança durante o funcionamento do equipamento.
• Ø todos os motores externos e outros componentes do equipamento têm medidas de defesa
• Ø o equipamento é equipado com os dois interruptores de parada da emergência, uma chave para parar o equipamento.
• Ø o equipamento usa o poder 220v bifásico, e o equipamento será aterrado durante a instalação e a eliminação de erros para impedir o escapamento do equipamento
•
• Módulo de operação
• Nosso equipamento de Ø adota a detecção de duplo canal, que significa que pode detectar dois tipos de produtos ao mesmo tempo.
• Ø o equipamento é terminado manualmente, que significa que a entrada do equipamento está colocada manualmente na estação da inspeção, e o equipamento está ligado então, depois que a inspeção do produto é terminada, o produto está removido, e o produto está processado de acordo com o resultado da inspeção.
• A pessoa de Ø um termina todos os procedimentos da operação do equipamento e do carregamento e do descarregamento.
