Todo o círculo AVI Packaging Inspection Equipment Systems para a caixa de lente do contato

Padrões da inspeção

Produtos da detecção

Com o desenvolvimento da ciência e da tecnologia, como um produto para corrigir a visão e a imagem bonita, as lentes de contato devem ser da boa qualidade. O empacotamento tem o efeito de proteger a lente de dano e da contaminação. As lentes de contato que estão na venda têm especificações diferentes e tamanhos diferentes de caixas de empacotamento. Afetado pelo material dos PP e pelo processo de produção, lá pode piscar em torno das bordas. , Falta do material em torno das bordas da rebarba, os pontos pretos, manchas (cores diferentes) e outros defeitos, assim no processo de produção de caixas de lente do contato, nós devemos restritamente controlar o problema de tais amostras, Keye Tech projetamos um grupo de caixas de lente do contato compatíveis com soluções de produtos de especificações diferentes, referimos por favor amostras reais para dimensões específicas do produto.

Nota: Devido à estrutura e ao tamanho diferentes de tais produtos, do equipamento material, da estrutura mecânica, da imagem latente ótica e dos parâmetros do software de apoio seja afetado. Nossa empresa não recomenda testes e a aplicação compatíveis. Consequentemente, o seguinte plano focaliza somente em um dos produtos.

Vista geral do equipamento

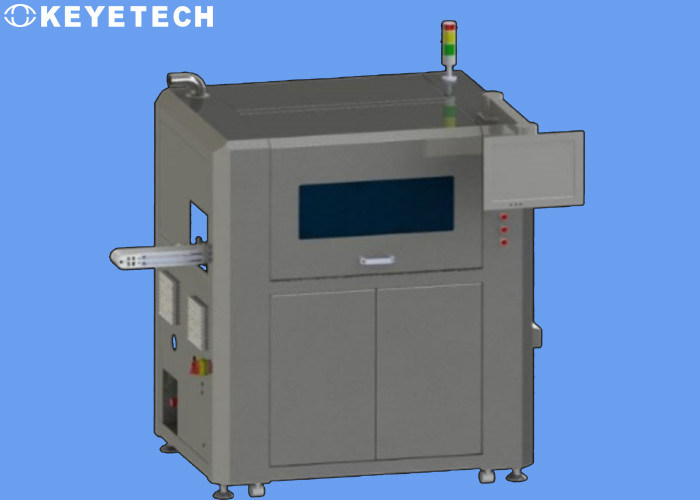

O equipamento total é uma máquina da detecção visual de caixa de lente do contato, que integre o equipamento do transporte de materiais, transportando o mecanismo, o hardware de sistema visual e o software da detecção, e dispositivo da rejeção do produto defeituoso. A velocidade da detecção é aproximadamente 5000-6000 partes/hora. O equipamento pode realizar as horas 7*24 de operação, melhorando extremamente a eficiência da produção.

Este equipamento da detecção é equipado com um total de 6 grupos de câmeras industriais do alto-pixel para detectar detalhadamente a aparência dos defeitos do produto. Depois que o sistema recolhe a imagem da amostra, o software do processamento de imagens e a amostra estandardizada estão comparados e analisados para determinar os bons e produtos defeituosos, e os produtos defeituosos são eliminados automaticamente em linha. , O software abrirá o padrão da comparação da amostra, e os pessoais da produção no local de cliente podem controlar a precisão da comparação e escolher o padrão da precisão o mais apropriado para suas próprias condições da produção, desse modo controlando a taxa do defeito de produto.

 Instruções para o uso da câmera:

Detecção dianteira: com o embarcadouro do equipamento do transporte de materiais, o produto é transportado à estação da inspeção em uma maneira estável e em ordem em um sentido fixo e em um transporte direcional, e um grupo de câmeras industriais é instalado no produto para cooperar com a fonte luminosa visual para recolher a imagem dianteira do produto para a análise e o processamento.

detecção exterior: considerando as características estruturais do produto, 4 grupos de câmeras são exigidos para formar a parte externa do anel para detectar, para cooperar com o uso de fontes luminosas visuais, e a imagem latente não interfere um com o otro. Após ter recolhido a imagem exterior, execute a análise e o processamento de sistema.

Detecção traseira: o produto incorpora o mecanismo de vidro da plataforma giratória na parte traseira do equipamento para abrir o ângulo de visão traseiro do produto, adiciona um grupo de câmeras industriais sob o produto, e usa-o com a fonte luminosa visual para recolher a imagem traseira do produto para a análise e o processamento.

O equipamento da detecção precisa de ser mantido regularmente e limpado durante o uso (tal como a limpeza da correia transportadora, a limpeza da câmera, etc.), e a função de contagem pode ser realizada depois que o produto acabado é testado.

aquisição da Real-máquina das imagens:

Os detalhes e a descrição são como segue:

Imagem dianteira e imagem traseira (os pontos pretos e as manchas óbvios podem ser detectados)

Imagem exterior (a falta óbvia do material, da sobreposição e das rebarbas em torno das bordas pode ser detectada)
