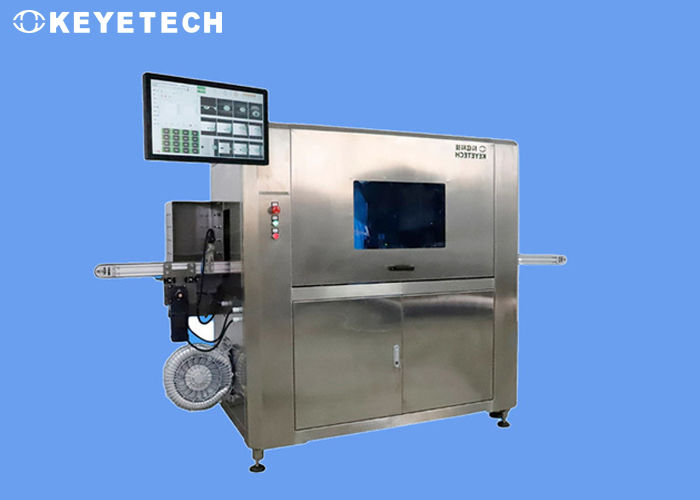

Máquina de inspecção visual de embalagens de plástico rígido com fechamento pop-top

Máquina de inspecção visual de embalagens de plástico rígido com fechamento pop-top

Princípio da inspecção

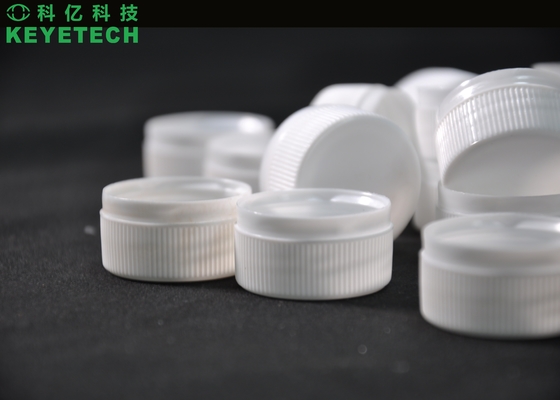

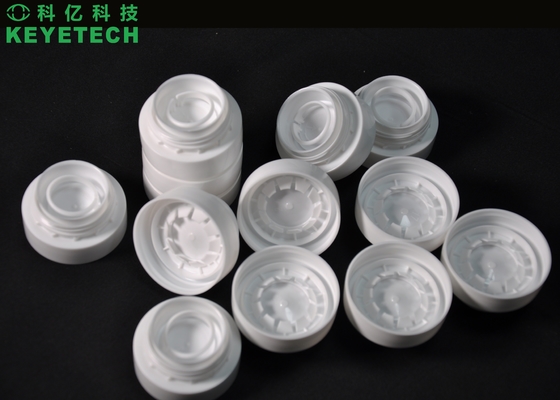

Verter a tampa da garrafa com um diâmetro de 5`6 mm na tampa organizar o equipamento através da linha de transporte transportá-lo de forma estável e ordenada através da área de fotografia da câmara industrial,e transferir a imagem de amostra de alto pixel capturada para o software de processamento de imagem para comparação e análise com o modelo padronizadoApós análise comparativa, determina-se se a superfície côncava da tampa da garrafa, a superfície da marca e o lado são defeituosos,e os produtos defeituosos são eliminados por ar comprimido, e os produtos qualificados são finalmente recolhidos. Após o produto acabado ser testado, a função de contagem pode ser realizada, a taxa de precisão de contagem é de 100%,e o equipamento pode perceber 7 * 24 horas de operação em todos os climas.

Detalhes da inspecção

O sistema está equipado com 6 conjuntos de câmaras industriais em preto e branco de 230W, uma máquina de triagem de tampas e uma gama completa de detecção de defeitos na superfície côncava,superfície e lado da tampa da garrafaA velocidade normal de detecção é de 1000 peças por minuto; a máquina completa primeiro a superfície côncava e a função de detecção de defeitos no intervalo lateral,e, em seguida, o método de adsorção a vácuo é utilizado para adsorver e transportar o produto para detecção de defeitos na superfície da marca, o que melhora muito a eficiência.

As normas são as seguintes:

Função do software de inspecção

1. Ativar e desativar a função de detecção do sistema
2. Ajuste dos parâmetros e da precisão do índice de detecção.
3. Modelo de amostragem e armazenamento, armazenamento e recolha de informações de detecção de amostras.
4. Função de calibração do ecrã da câmara
5. O sistema exibe informações de produção em tempo real (taxa de qualificação, produção total, velocidade, etc.), navega, exporta e armazena informações históricas de produção.
6. Gerenciamento de permissões baseado na conta de login. (como usuários de operações gerais desativar permissões de ajuste de parâmetros)
7. Funcionamento e regulação da parte mecânica do sistema. ((Assim como o dispositivo de transmissão é aberto, o tempo de injeção da válvula de ar é ajustado e o sinal de alarme é ajustado)

InspecçãoResumo

O esquema de conceção utiliza câmaras industriais de alto pixel e fontes de luz estroboscópicas de alto desempenho para efectuar uma inspecção visual completa dos defeitos de aparência dos produtos.A velocidade de inspecção é de 200-600 pcs/minOs produtos podem ser automaticamente rejeitados online.

O conjunto completo de máquinas de visão inclui partes mecânicas, hardware eletrónico visual e software do sistema de visão.A entrada e saída da máquina de inspecção podem ser integradas com a linha transportadora do cliente no local, e pode ser ligado a equipamentos de produção a montante e a jusante, de acordo com as necessidades de produção específicas do local do cliente.
