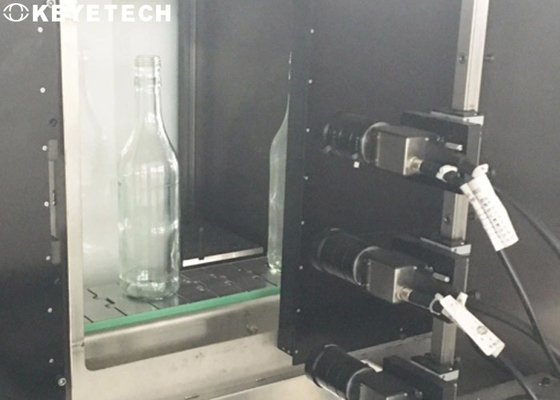

A cerveja de vidro engarrafa o sistema de inspeção visual com apoio do motor da unidade

Sistema de inspeção visual de garrafas de cerveja de vidro com suporte de motor de unidade

Configurações do equipamento

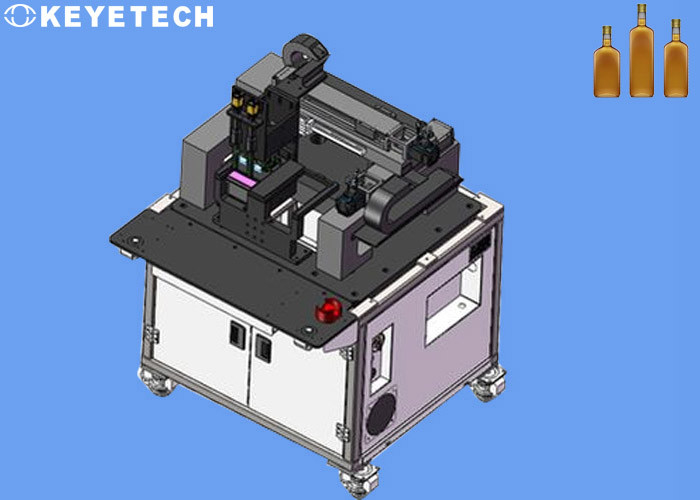

1. Parte mecânica

2. Componente eletrônico:

Princípio de inspeção

No processo de fabricação de cerveja, existem muitos fatores que afetam a qualidade do produto, como qualidade da matéria-prima, artesanato, tecnologia de fabricação de cerveja, etc. Além disso, defeitos e sujeira na garrafa (boca da garrafa, corpo da garrafa e fundo da garrafa) também são um fator importante afetando a qualidade da cerveja.Portanto, as garrafas de cerveja vazias devem ser testadas antes do enchimento da cerveja, e os produtos não qualificados devem ser rejeitados antes que o enchimento da cerveja possa ser realizado.Atualmente, a maioria das cervejarias em meu país ainda usa a inspeção manual da qualidade das garrafas de cerveja vazias, o que é ineficiente, lento e trabalhoso.

A visão de máquina é muito adequada para medição, inspeção e identificação no processo de produção em massa, e a aplicação do CCD de matriz linear na medição on-line contínua e de varredura é muito vantajosa.O uso do método de detecção de visão de máquina pode melhorar muito a eficiência da produção e a automação da produção, e a visão de máquina é fácil de realizar a integração de informações, o que pode melhorar muito a qualidade do produto e a eficiência da produção.Portanto, para o trabalho altamente repetitivo de detecção de garrafas de cerveja, é de grande importância na prática desenvolver um conjunto de dispositivos de detecção de garrafas vazias de cerveja para realizar a detecção automática de garrafas vazias aplicando a teoria da visão de máquina.

Princípio de inspeção

Uma câmera CCD é usada para converter o alvo capturado em um sinal de imagem, que é enviado para um sistema de processamento de imagem dedicado, e é convertido em um sinal digital de acordo com a distribuição de pixels, brilho, cor e outras informações;o sistema de imagem executa várias operações nesses sinais para extrair as características do alvo.Tais como: área, comprimento, quantidade, posição, etc.;finalmente, envie o resultado de acordo com a tolerância predefinida e outras condições, como: tamanho, ângulo, deslocamento, número, aprovado/reprovado, sim/não, etc.

Detalhes da inspeção

De acordo com as características e requisitos da inspeção de garrafas vazias de cerveja, na prática, a inspeção é realizada principalmente em quatro aspectos.Os links de inspeção e o conteúdo da inspeção são listados resumidamente a seguir:

• Inspeção da boca da garrafa: inspeção da superfície de vedação da boca da garrafa, inspeção da rosca
• Detecção da parede da garrafa: detecção de sujeira nas superfícies interna e externa da parede da garrafa, detecção de desgaste
• Detecção do fundo da garrafa: sujeira no fundo da garrafa, rachaduras
• Detecção de líquido residual na garrafa: lixívia residual, óleo residual, água residual

A garrafa vazia passa pela máquina de inspeção.Se os 4 testes acima forem qualificados, ele entrará na próxima etapa da linha de produção sem problemas.Se não for qualificado, será rejeitado pelo rejeitador.Se a garrafa estiver danificada, ela será descartada na lixeira e destruída diretamente;se houver líquido residual na garrafa, ele será rejeitado para outra correia transportadora e enviado para o elo de lavagem de garrafas através da correia transportadora.d
