Qualidade de superfície do painel que verifica a máquina com o sistema de inspeção automático completo

Qualidade de superfície do painel que verifica a máquina com o sistema de inspeção automático completo

Padrões técnicos:

Vista geral de sistema
A qualidade de superfície da folha é um dos indicadores importantes da qualidade de produto, e é igualmente uma expressão de muitos defeitos de produto. A necessidade e a importância de sua detecção são auto-evidentes. Os defeitos de superfície têm muitas manifestações e fontes complexas. A tecnologia da detecção e da identificação é a tecnologia chave para a detecção do defeito de superfície. Suas manifestações incluem três tipos dos defeitos, linha defeitos e defeitos de superfície, tais como a picada (poços), a casca, as quebras, as inclusões, a falta da carne, pressionando objetos, oxidação, manchas ácidas, manchas da água, manchas, riscos, ondas, espécie etc.; vem das matérias primas, do processo de produção, do transporte e do armazenamento.

Este sistema pode detectar os defeitos de superfície da placa, e marca a área do sobre-limite e a área do defeito na placa. É uma aplicação bem sucedida da tecnologia da visão no campo da inspeção da placa do metal e do metaloide.

Princípio da inspeção
O método da inspeção da visão por computador da TECNOLOGIA de KEYE é selecionar uma única ou linha industrial múltipla método de exploração da câmera para obter imagens, e executa o algoritmo rápido que processa nas imagens para detectar exatamente defeitos e identificar e classificar os, ao conseguir a medida exata do comprimento e da largura (método da imagem visual). ), e indicado finalmente em uma maneira apropriada.

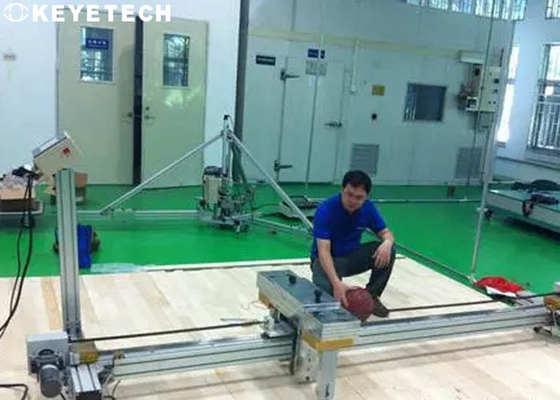

Componentes de sistema
O sistema de detecção é composto de uma linha da detecção para a carga da placa e controle do descarregamento e de movimento, um sistema de aquisição de imagem, um sistema de processo de dados e um console de funcionamento. O sistema de aquisição de imagem consiste em uma câmera (que incluem uma lente), em uma fonte luminosa, em um suporte, em um sistema do movimento, e em um mecanismo da medida do deslocamento da placa. O mecanismo de medição do deslocamento da placa mede exatamente o deslocamento da placa no tempo real, fornecendo a base para que a câmera tome imagens e posicionamento da imagem.

Linha e disposição do transporte

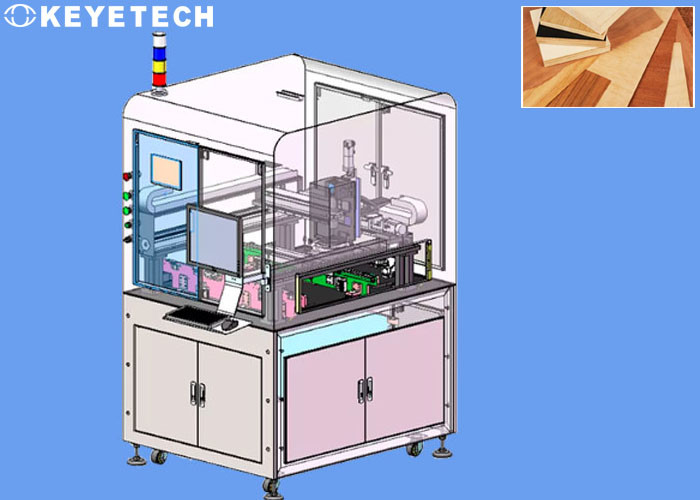

• O sistema de inspeção da placa é composto principalmente de três equipamentos funcionais: a seção da tabela do rolete de alimentação, a seção da detecção e a seção de desacoplamento da tabela de rolo.
• A seção do rolete de alimentação é adaptada extensamente aos vários materiais entrantes, e o método entrante pode ser baseado nos métodos existentes adotados pelo usuário do equipamento;
• A seção da detecção é composta principalmente do corpo do quadro, do equipamento de apoio da tabela de rolo, do sensor de agrupamento, do motor linear, do conjunto da movimentação do slider, da câmera industrial, dos componentes da fonte luminosa, de componentes protetores, etc.;
• A seção da detecção centralmente termina a detecção do comprimento, a detecção da largura, a detecção da espessura, e a detecção do defeito dos intradorsos superiores e da placa do titânio a ser testada (incluindo poços, falta da carne, bolhas de ar, casca, quebras, etc.).

Sistema de software
O sistema de software inclui subsistemas tais como a relação, a monitoração de sistema, o controle da detecção, o processo de dados, o armazenamento e a recuperação. Após ter entrado ou ter selecionado o comprimento, a largura, a espessura e os outros dados da placa a ser inspecionada através da relação, o sistema calcula automaticamente e saídas os parâmetros de controle do movimento. Após ter começado a inspeção, o sistema termina automaticamente o processo inteiro da inspeção de controle de movimento de placa, de inspeção da espessura, de aquisição da imagem, e de processo de dados.

A peça da monitoração de sistema realiza a auto-inspeção do sistema e a monitoração de tempo real do estado de trabalho de cada equipamento. A parte de processo de dados inclui o cálculo da posição de pontos da medida da espessura, a imagem que emendam, o cálculo de comprimento e largura (baseados na imagem completa da folha emendada), encontrar do defeito e os algoritmos de superfície da classificação, etc.
