Sistema de inspeção visual para a medida do paralelismo da aparência da pena da assinatura

Sistema de inspeção visual para a medida do paralelismo da aparência da pena da assinatura

Características de sistema

Princípio da inspeção

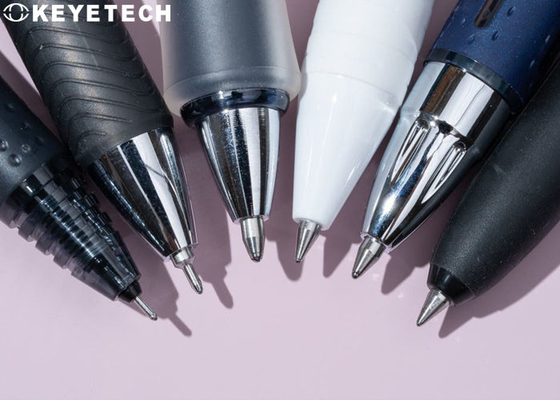

Este sistema é usado para a detecção de paralelismo da pena, para facilitar o processamento de produtos defeituosos pelo equipamento.

Esquemas técnicos

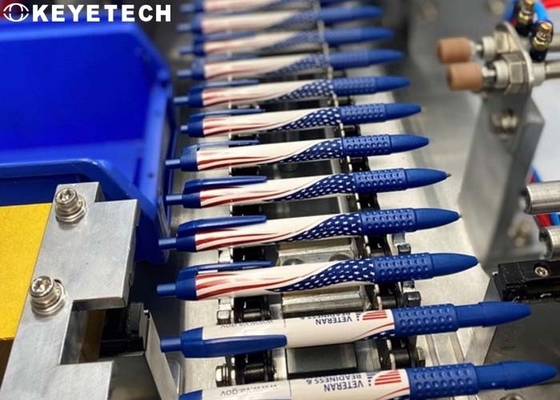

A detecção de paralelismo da pena da assinatura da tecnologia de KEYE baseada na tecnologia de processamento de imagens da visão por computador tem as características da elevada precisão, da alta velocidade e da multi-amostra. Os módulos principais do sistema são: módulo do disparador e módulo do guia. De acordo com as necessidades de usuário, detectar a igualdade e a verticalidade da pena e o dispositivo elétrico, e precisa então a detecção da dobro-estação de terminar as exigências da detecção, de mover a amostra para a posição da detecção, de provocar a tempo a câmera e a saída o sinal da detecção ao sistema da visão, para terminar a função de detecção.

A fim cumprir as exigências da detecção da elevada precisão, é primeiro necessário melhorar a precisão posicional de artigos mão-colocados, e o efeito é posição exata e estável. O sistema do disparador, devido ao método de alimentação manual, quando a amostra é colocada nesta posição, a câmera é provocado, e após a análise visual do software básico, se é um produto da APROVAÇÃO, a relação indicará 0K, se é um produto do NG, a relação indicará NG, alarme da campainha elétrica do NG.

Detalhes da inspeção

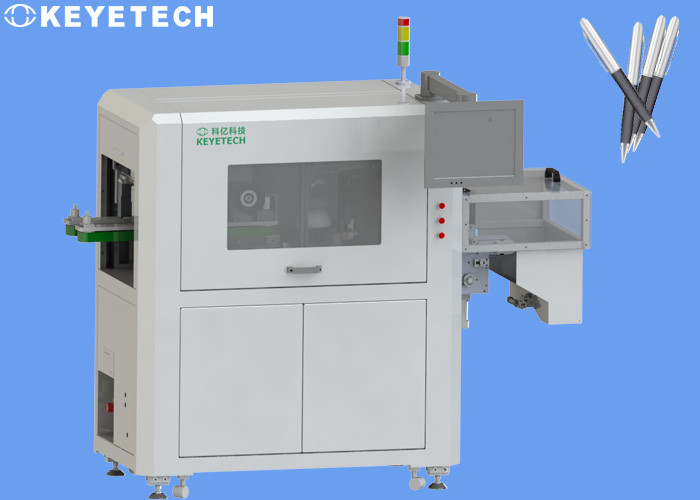

• Esquema do projeto do sistema de inspeção visual para medir o paralelismo da pena da assinatura. O sistema de inspeção visual inclui principalmente: câmera, fonte do lente, a luminosa e software do processamento de imagens. Depois que a fonte luminosa ilumina a amostra que alcança a posição da detecção, o sistema da imagem latente composto da câmera e da lente captura-a.
• Quando a câmera recebe o sinal do disparador, o sistema da imagem latente toma imagens da amostra e transmite a imagem ao sistema do processamento de imagens para a identificação, os juizes se a amostra está qualificada ou não, e as saídas o sinal correspondente de OK/NG para o processamento subsequente pelo equipamento.

Vantagens dos equipamentos

• A relação da operação é clara e clara, simples e fácil de operar, e a detecção pode automaticamente ser executada com um ajuste simples;
• O software e o algoritmo da detecção são desenvolvidos completamente independentemente, e o sistema é visado altamente;
• O molde da detecção e a escala da detecção podem ser ajustados flexivelmente;
• A função de detecção local pode ser selecionada para melhorar a velocidade da detecção;
• Imagem latente luminosa profissional do projeto da fonte, a clara e a uniforme, para assegurar a conclusão de tarefas da medida;
• Suportar a medida de vários tipos de produtos, e tenha funções tais como a busca em linha do produto automático;
• A instalação simples; o resultado compacto, fácil de operar, mantém e expande;
• Confiança alta, operação estável, apropriada para várias condições operacionais do campo.
• Baseado na plataforma do PC, o sistema tem a escalabilidade forte, e a plataforma de software da visão por computador de KVIS pode expandir outras funções.
