Equipamento de empacotamento visual da inspeção para copos de papel do gelado

A etiqueta do produto é de “um símbolo estado importante” de um produto, e a etiqueta tradicional usa a impressão direta da tela, calor - etiquetas shrinkable, e etiquetas autoadesivas para marcar produtos. Contudo, na indústria congelada do produto, as etiquetas tradicionais são borda fácil que ondula, empolando, e derramar causado pela congelação e pela umidade afetará as vendas seguintes do produto. O nascimento de etiquetas do em-filme é o começo de uma boa mudança a este fenômeno. Este é um formulário de empacotamento da etiqueta nova que seja diferente do tradicional, forte e bonito, e é igualmente amplamente utilizado em outras indústrias no campo de empacotamento. A existência de etiquetas do em-molde faz não somente o custo total das etiquetas do que tradicionais significativamente mais baixas do produto e da impressão de tela de seda direta, mas também, o corpo inteiro da marca registrada do em-molde é feito dos materiais do polyolefin, que podem ser esmagados e reutilizado com o recipiente sem ser descascado fora, e nenhuma poluição secundária ocorreu.

Contudo, no processo de produção, depois que o filme é sopro moldado, não pode ser detectado separadamente. Consequentemente, no processo de produção, com a detecção da aparência do produto, os problemas possíveis na linha de produção podem ser analisados, e Keye Tech projetará um plano total da detecção para o corpo do copo, detecta sistematicamente os detalhes de empacotamento do produto.

1. Detectando produtos

Os produtos de copo do em-molde dos PP, usados para o empacotamento de alimento, veem amostras reais para detalhes.

2. Princípio da detecção

Através do dispositivo de transtorte de acoplamento (o produto precisa de ser saída em uma linha reta com a boca que enfrenta para cima, e o afastamento do produto deve ser mantido acima do raio da boca do copo), os produtos são transferidos a uma estação específica em uma maneira estável e em ordem, e a imagem da amostra do alto-pixel tomada pela câmera industrial é transferida então ao software do processamento de imagens, e a amostra padrão é comparada e analisada para determinar o bom produto e o produto defeituoso, e controla a correspondência pneumática para remover os produtos defeituosos e para recolher finalmente os produtos qualificados.

O software abrirá o padrão da comparação da amostra, e os pessoais da produção no local de cliente podem controlar a precisão da comparação e escolher o padrão da precisão o mais apropriado para suas próprias condições da produção, desse modo controlando a taxa do defeito de produto.

3, detectando detalhes

Nosso plano de desenvolvimento adota 14 grupos de câmeras industriais do alto-pixel e de fontes luminosas stroboscopic de capacidade elevada para realizar uma série completa da detecção visual para os defeitos da aparência do corpo da garrafa. A velocidade da detecção é 120 partes pelo minuto. O equipamento pode realizar as horas 7*24 de operação, e os produtos incompetentes podem automaticamente ser rejeitados em linha.

O grupo inteiro de detectar o equipamento inclui as peças mecânicas, hardware eletrônico visual e software básico da detecção. A entrada e a saída da máquina de detecção podem ser integradas com a linha no local do transporte (veja os desenhos de projeto para detalhes), e podem ser conectadas ao equipamento de produção ascendente e a jusante de acordo com as necessidades específicas da produção do cliente.

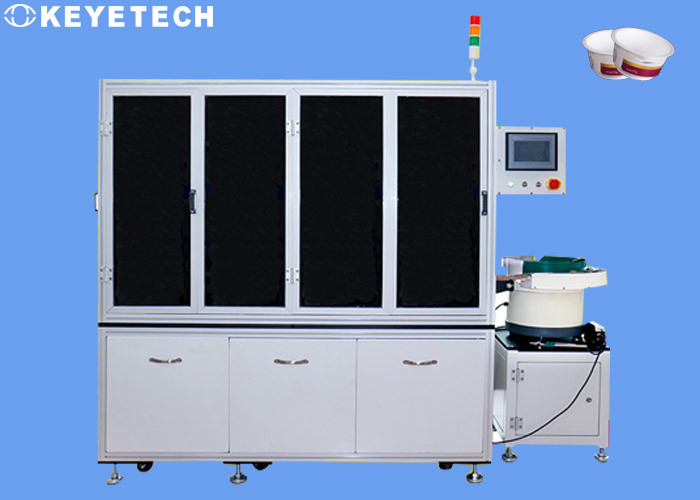

O equipamento de detecção é mostrado na figura abaixo (referência):

O equipamento da detecção precisa de ser mantido regularmente e limpado durante o uso (tal como a limpeza da correia transportadora, a limpeza da câmera, etc.), e a função de contagem pode ser realizada depois que o produto acabado é detectado.

composição 4.System

(1) parte mecânica:

A parte mecânica é o componente do núcleo do sistema, que leva todos os dispositivos de transmissão e hardware eletrônico (câmeras industriais,

Fonte luminosa, computador industrial, tela táctil, caixa elétrica, etc.).

A correia transportadora adota uma correia da adsorção do vácuo para fixar e fixar a amostra na superfície da correia sem deslizar, de modo que a imagem possa exatamente ser tomada.

(2) peça do hardware:

A peça do hardware inclui a câmera, a lente, a fonte luminosa, a válvula de ar de alta velocidade, o computador, o tela táctil e o outro equipamento elétrico.

software da detecção (de 3):

O software é a plataforma mestra do controle do equipamento, e as funções específicas são como segue:

1. Permita e feche a função de detecção do sistema
2. Ajuste de parâmetros e de precisão de índice da detecção.
3. Amostra e armazenamento do molde, armazenamento de informação da detecção da amostra e aviso.
4. Função da calibração da tela da câmera
5. Exposição da informação da produção do tempo real do sistema (taxa, saída total, velocidade, etc. qualificados), informação histórica da produção que consultam, exportação e funções do armazenamento.
6. Gestão da permissão baseada na conta do início de uma sessão (tal como usuários gerais da operação desabilite permissões do ajuste do parâmetro)
7. Operação e ajuste da parte mecânica do sistema (tal como a abertura do dispositivo de transmissão, o controle do cilindro, o ajuste do sinal de alarme)
8. Outras funções

Imagens recolhidas pela máquina real (veja amostras reais para detalhes):
