Máquina de inspecção visual automática para tampas de papel de plástico
Os parâmetros específicos de detecção são os seguintes:
| Modelo | Número da câmara | Faixa de detecção | Inspecção | Precisão | Precisão | Velocidade |
| KY-PL | 1 conjunto | Frente da placa | Manchas pretas, manchas, impurezas | ≥1,0 mm
Precisão ajustável | 990,9% | 150 peças/minuto |
| Pedaços | largura ≥ 0,5 mm comprimento ≥ 5,0 mm | 990,9% |
| perforação | Penetração ≥ 0,5 mm | 990,9% |
| Não penetração | 990,9% |
| Ruptura | largura ≥ 0,5 mm comprimento ≥ 3,0 mm | 990,9% |
| Barras | largura ≥ 0,5 mm comprimento ≥ 1,0 mm | 990,9% |
| 1 conjunto | Frente da placa (translúcida) | Cracagem | largura ≥ 0,5 mm comprimento ≥ 3,0 mm | 990,9% |
| Redução de peso | largura ≥ 0,5 mm comprimento ≥ 3,0 mm | 990,9% |
| 5 conjuntos | Na parte de trás da placa | Manchas pretas, manchas, impurezas | ≥1,0 mm | 990,9% |
| Pedaços | largura ≥ 0,5 mm comprimento ≥ 5,0 mm | 990,9% |
| perforação | Penetração ≥ 0,5 mm | 990,9% |
| Não penetração | 990,9% |
| Ruptura | largura ≥ 0,5 mm comprimento ≥ 3,0 mm | 990,9% |
| Barras | largura ≥ 0,5 mm comprimento ≥ 1,0 mm | 990,9%
|
| Parâmetros de funcionamento do sistema |
| Dimensões | Ver os desenhos de desenho Para mais detalhes | Potência e frequência | 220V 20A 50HZ |
| Potência total | 5.0~6.0 kw | Pressão do ar | 0.5~0.8MPa Purificador e sem óleo |
| Temperatura de funcionamento | -20°C ~ 60°C | Umidade de trabalho | Humidade relativa inferior a 50% |
1.DetecçãoProdutos
Produtos de prato de jantar, material de papel-plástico, cores brancas e primárias, são divididos em várias especificações, os pratos de jantar descartáveis têm facilitado muito a vida das pessoas.para poupar custos, as empresas quase começaram a usar placas descartáveis, a fim de economizar custos, e trazer alguns padrões únicos ou logotipo de marca impresso.A experiência do consumidor afeta directamente os comerciantes exigências rigorosas de qualidade das embalagensA fim de aumentar a eficiência da produção, o fabricante mudou a detecção manual demorada e laboriosa,e em vez disso escolheu enxertar o equipamento de detecção inteligente para a sua própria linha de produçãoAté agora, a Keye Tech tem-se envolvido na indústria de detecção de embalagens e fabricou muitos equipamentos de detecção relacionados com pratos de jantar. Existem bons exemplos profissionais na indústria.Algoritmos inteligentes de Big Data podem ser utilizados para atualizar os dados de detecção em tempo real e descobrir possíveis problemas na linha de produção em tempo útil.
Agora, tome as amostras coletadas com diâmetros de 155 mm, 175 mm e 235 mm como exemplos (veja amostras reais para detalhes) para introduzir os detalhes do nosso equipamento de detecção.
Para conseguir a detecção da compatibilidade dos três produtos acima referidos, é necessário envolver o mecanismo de automação frontal e back-end,Ajuste da máquina de detecção à posição da interface e da distância focal da câmara, a aplicação de comutação do software de detecção, etc., e a operação real exigem que o pessoal do cliente no local opere com competência.
2Princípio de detecção
Através do acoplamento do mecanismo de alimentação e separação, os produtos são transferidos para a estação de detecção específica de forma estável e ordenada de forma antecipada,e depois transmite a imagem de amostra capturada para o software de processamento de imagem através da câmara industrial de pixel alto, compara com a amostra normalizada e distingue o produto defeituoso do produto bom,e controla os componentes pneumáticos correspondentes para rejeitar produtos defeituosos e finalmente recolher produtos qualificadosA plataforma de transporte posterior da máquina de detecção pode empilhar o mecanismo da bandeja para o material receptor.
O software define o padrão de comparação para as amostras, os operadores podem controlar a precisão de comparação e escolher o padrão de precisão que melhor lhes convém,controlando assim a taxa de defeito.
3.DetecçãoDetalhes
Our design plan adopts 3 sets of high-pixel industrial cameras and high-performance stroboscopic light sources to carry out a full range of visual detection for the appearance defects of dinner plate productsA velocidade de detecção é de 150 peças por minuto. O equipamento pode realizar 7*24 horas de operação, e os produtos não qualificados podem ser automaticamente rejeitados online.
O conjunto completo de equipamentos de detecção inclui partes mecânicas, hardware eletrónico visual e software do sistema de detecção.A entrada e saída da máquina de detecção podem ser integradas com o mecanismo de automação (ver os desenhos de projeto para mais detalhes), e pode ser ligado à produção a montante e a jusante, de acordo com as necessidades de produção específicas dos clientes no equipamento do local.

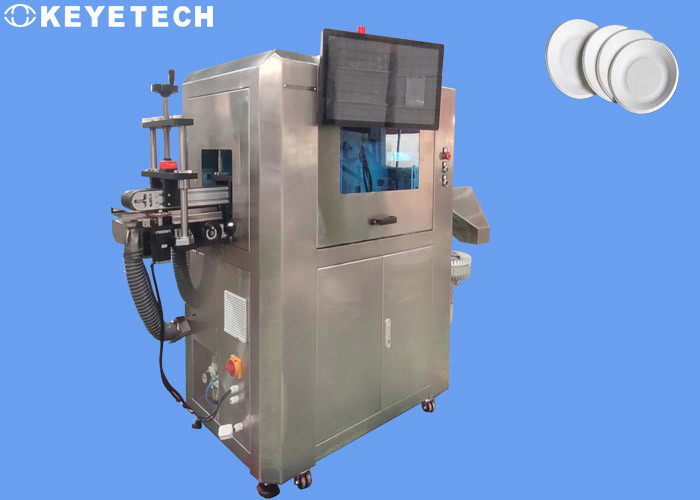

O diagrama geral do equipamento é o seguinte:
1Normas de detecção
As manchas pretas, manchas, pelos, corpos estranhos, impurezas (de cores diferentes), manchas amarelas serão analisadas e processadas de acordo com os indicadores de detecção de manchas pretas.A diferença de contraste do valor de cinza deve ser superior a 40 para ser efetivamente detectadaSe a amostra apresentar manchas de óleo transparentes ou manchas pretas claras e a diferença de contraste entre os valores de cinza for baixa (abaixo de 40), o efeito de detecção não pode ser alcançado.
Na detecção real, devido ao estado de flutuação crítica de determinados dados do elemento de detecção que afetam o julgamento, causará uma certa probabilidade de erro de detecção do produto.A definição do parâmetro do software do sistema pode ser ajustada para alcançar o efeito real.
2Instruções de utilização da câmara:
- Detecção da parte de trás do prato: através do mecanismo automático de separação de pratos, um único produto entra no mecanismo da plataforma giratória de vidro de forma estável e ordenada,e é transportado para a estação de detecção traseiraUma série de câmaras industriais são colocadas sob o produto e utilizadas com a fonte de luz frontal visual.
3O equipamento de detecção deve ser mantido e limpo regularmente durante a sua utilização (por exemplo, limpeza da correia transportadora, limpeza da câmara, etc.),e a função de contagem pode ser realizada após o produto acabado ser testado.
4Composição do sistema
(1) Mechanical part:
A parte mecânica é o componente central do sistema, que contém todos os dispositivos de transmissão e hardware electrónico (câmaras industriais, fontes luminosas, computadores industriais, ecrãs tácteis,Caixas elétricasO mecanismo giratório de vidro de suporte no equipamento pode abrir a perspectiva de imagem do produto e fazer com que as câmeras industriais coletem imagens efetivamente para análise e processamento.
(2) Parte do equipamento:
A parte hardware inclui câmaras, lentes, fontes de luz, válvulas de ar de alta velocidade, computadores, telas sensíveis ao toque e outros dispositivos elétricos.
5. Imagens recolhidas por máquina real (parte do diagrama é apenas para referência):
Manchas pretas frontais e sujeira
