Sistema de inspeção automático visual de alta velocidade de HMI para SMT Chip Resistors

Fundo de produto:

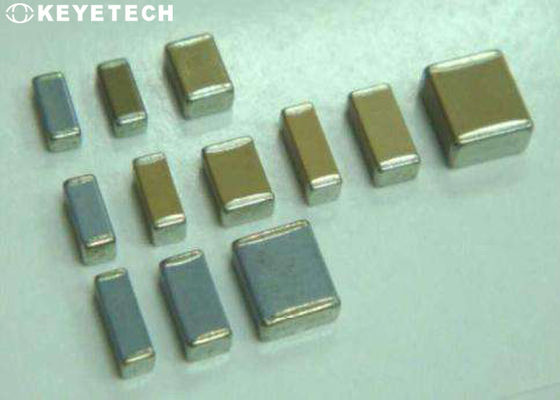

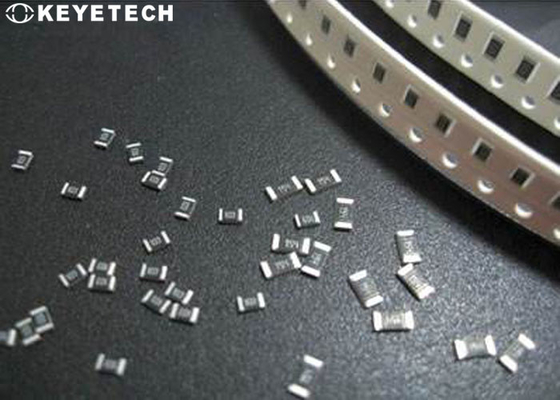

Os resistores de SMT são tamanho pequeno, resistência específica alta, resistores da elevada precisão, apropriados para a tecnologia de superfície da montagem (SMT), foram amplamente utilizados em campos do computador, das comunicações, os militares, os aeroespaciais, os digitais e produtos eletrónicos de consumo e o outro, podem eficazmente reduzir o volume e o peso de produtos terminais eletrônicos, e melhoram a confiança de produto. A detecção do elétrodo do CCD de bateria de lítio conforma-se à tendência de desenvolvimento da indústria das Tecnologias de Informação da miniaturização, do peso leve, do elevado desempenho e da multi-função no futuro.

Com o melhoramento contínuo da tecnologia de fabricação da eletrônica do computador, a integração das placas de circuito impresso a melhorar gradualmente, seguindo dos componentes exteriores da classe do remendo da inspeção visual da falha na placa de circuito para uma proporção crescente, exigências do tamanho e de desempenho para componentes de SMT está tornando-se cada vez mais restrita, especialmente no consumo da baixa potência, nas baixas placas do circuito integrado do alto densidade da tensão atual e baixa. Presentemente, o tamanho mínimo da resistência da microplaqueta é aproximadamente 0.1mm, um tamanho tão pequeno, a produção inteira dos componentes da microplaqueta, testes, a instalação e outros processos propõem exigências altas.

Princípio da inspeção:

A fim cumprir as exigências da inspeção visual no processo de manufatura de resistência do remendo, um método da inspeção visual para imprimir defeitos do maestro positivo da carcaça da resistência do remendo foi proposto considerando a exigência alta da precisão de controle da dimensão no processo imprimindo.

Com a reflexão de espelho dobro, o número de câmeras é reduzido, reduzindo as exigências da instalação do espaço do sistema de inspeção visual e da dificuldade da cadeia de fabricação existente transformação; A dificuldade do ajuste mecânico do sistema da visão por computador pode ser evitada corrigindo a distorção de imagem ao detectar o polo do CCD da bateria de lítio.
O sistema pode julgar se o processo imprimindo atual está qualificado pelo cálculo exato da borda da linha quebrada e da pasta da impressão da resistência, que reduz extremamente a intensidade da inspeção manual e melhora a taxa qualificada da fabricação da resistência do remendo.

Detalhes da inspeção:

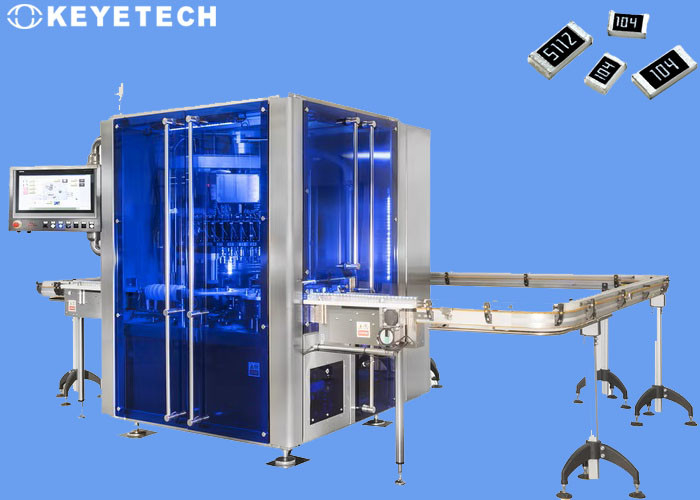

A máquina da inspeção adota 14 grupos de câmeras industriais do alto-pixel e de fontes luminosas stroboscopic de capacidade elevada para realizar inspeçãos visuais omni-direcionais para defeitos da aparência do produto. A velocidade da inspeção é 400-600 partes/mínimos. O equipamento pode realizar as horas 7*24 da operação para qualquer tempo, e pode ser em linha automaticamente. Elimine produtos de qualidade inferior.

O grupo inteiro de equipamento da inspeção inclui o hardware e o software de sistema de inspeção eletrônicos mecânicos, visuais. A entrada e a saída do equipamento são reservados para entrar posições para facilitar operações no local.

Configurações de equipamento

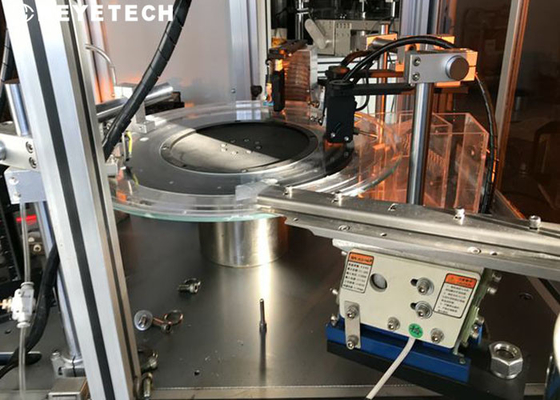

Parte mecânica: A parte mecânica é o componente do núcleo do sistema, que leva todos os dispositivos de transmissão e hardware eletrônico (câmeras industriais, fontes luminosas, computadores industriais, telas tácteis, caixas elétricas, etc.). O transporte é controlado por um servo motor, e a captação da imagem é exata. O equipamento é equipado com as duas entradas do produto defeituoso para separar produtos defeituosos sérios (tais como a parte inferior do cilindro, a ponta de couro oblíqua, etc.) e produtos defeituosos gerais.
