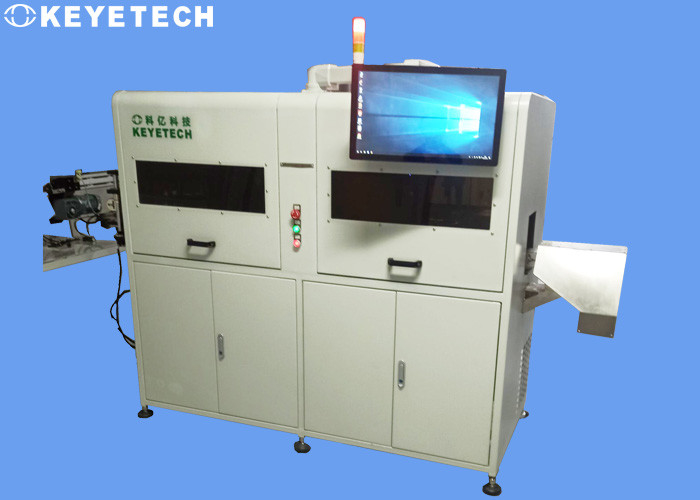

Visão de Aoi Mechanical Quality Inspection Machine para o controle da qualidade da bobina da ligação

Características do equipamento:

O sistema inteiro integra o hardware ótico visual (câmera, lente, fonte luminosa, sistema de controlo), o algoritmo do software de sistema de detecção, a rejeção do produto defeituoso, e a contagem do dispositivo. A velocidade normal da detecção é 60 partes pelo minuto. O equipamento pode conseguir a operação das horas 7*24. Isto pode extremamente melhorar a eficiência da produção.

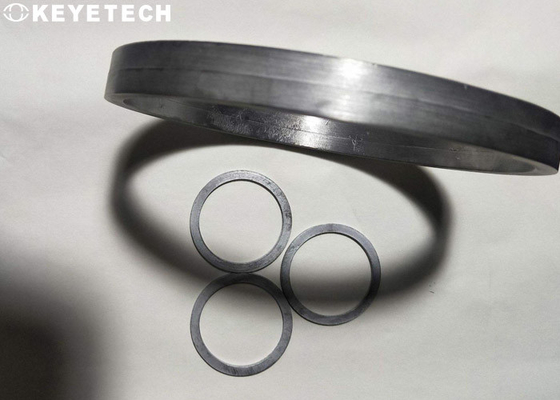

O sistema para fazer uma detecção detalhada de problemas laterais da linha do anel da ligação, com 2 grupos de disposição linear do pixel 4K alto industrial. câmeras. Há umas 2 milhão câmeras do pixel na parte superior e na parte inferior. Depois que o sistema recolhe a imagem da amostra, julga os bons e produtos defeituosos através do sistema de detecção de aprendizagem profundo do AI, e detecta os produtos defeituosos em linha e rejeita-os automaticamente. A função de contagem pode ser conseguida depois que o produto acabado está detectado, e a taxa de precisão de contagem é o software 100%.The abrirá os padrões da detecção da amostra, e os pessoais da produção no local de cliente podem controlar a taxa do defeito embora a precisão da comparação e selecionar o padrão da precisão o mais apropriado para suas próprias condições da produção.

Diagrama e princípio da função de detecção

Diagrama de lugar da câmera

Princípios básicos de detecção:


Depois que a bobina da ligação que se move para a estação designada, ele é mantida pelo mecanismo de aperto e controlada por um servo motor para girar para um círculo completo. Ao mesmo tempo, há uma fonte luminosa no lado, e a linha câmera da varredura captura imagens ao mesmo tempo para obter uma varredura de alta resolução do lado da bobina. O software da detecção compara esta imagem com a imagem da amostra padrão e detecta os defeitos correspondentes.

Uma câmera da varredura da área na parte superior e na parte inferior da bobina recolhe e reconhece imagens da parte superior e da parte inferior, usando algoritmos do AI da inteligência artificial para identificar defeitos e propor produtos defeituosos.

Função de sistema de detecção

• Permita e feche a função de detecção do sistema
• Parâmetros de índice da detecção e ajuste da precisão
• Amostra e armazenamento do molde, armazenamento de informação da detecção da amostra e aviso
• Função da calibração da imagem da câmera
• O sistema indica a informação da produção do tempo real (taxa da qualificação, saída total, velocidade, etc.), consultando, exportando e armazenando a informação histórica da produção.
• Gestão da permissão baseada na conta do início de uma sessão (tal como usuários gerais da operação não pode o parâmetro do ajuste).
• Operação e ajuste mecânicos do sistema (como: ajuste do tempo do sopro da válvula de ar, ajuste do tempo do disparador da câmera)
• Funções adicionais exigidas pelo partido A
